■ FILTER SYSTEM

1. 스크린 여과 필터 (MULTIPLE MICRO FILTER SYSTEM)

수질에 함유된 부유물질(SS)을 제어하기 위한 스크린 필터 시스템은 물리적인 성질의 부유입자의 처리 및 여과에 중점을 둔 여과(Filter)장치이다.  스크린 필터는 부유물질을 다층 스크린에 의해 여과하는 방식으로 녹조 형성을 막아주고 펌프와 노즐의 막힘을 방지 할 수 있다.  스크린 필터는 몸체와 손쉽게 분해되어 세척 가능하며 사용 및 취급이 용이하다. 특히, 고농도의 SS(부유물질)유입 시 필터링을 통해 펌프 및 기계류, 노즐의 막힘을 방지하여 기기 수명을 높이고 수질의 탁도를 개선 할 수 있다. 스크린필터의 균질성과 여과 공극의 균일한 특성은 유량을 풍부하게하고 높은 여과 효율성을 가진다. 재질은 SUS304로 내열, 내화학성, 내부식성 등이 우수하다. 기초위에 수평 및 수직을 유지하도록 설치한다.

인라인 스크린 필터 - Line type

  •  IN / OUT (관경) : 50A~125A, 150A이상 제품은 주문제작
  • 사용압력 10㎏/㎠ / 사용온도 60℃이하
  •  Material(재질) : BODY SUS 304 / FLANGE SUS 304
MODEL NO.A x B (mm)CAPACITY여과면적 (㎠)
JTI-TSF-50
630 x 21025㎥/h1,319
JTI-TSF-65
630 x 21040㎥/h 1,450
JTI-TSF-80
680 x 28050㎥/h 1,760
JTI-TSF-100
680 x 28080㎥/h 1,980

* 상기사양은 현장여건에 따라 변경 및 주문제작 가능

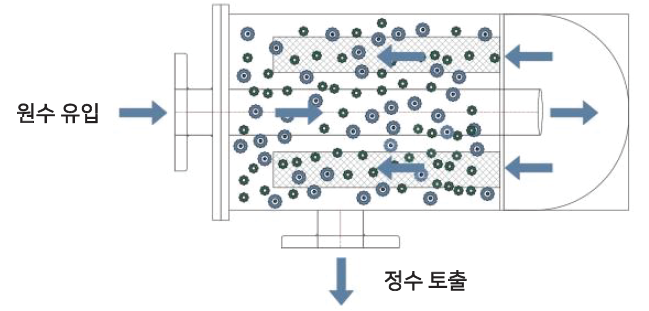

2. 활성탄 인라인 여과 필터 (CARBON INLINE FILTER SYSTEM)

MOASOO 활성탄(A/C : Activated Carbon)의 주성분은 탄소이며 입자내부에 형성된 많은 미세 공극(Micro pore)에 의하여 비표면적이 넓어지기 때문에 단위부피당 표면적이 매우 넓으며, 흡착성이 우수하다. 활성탄 인라인 여과 필터는 물리적인 여과효과 및 활성탄의 흡착력을 이용하여 통상 정수처리 방법으로 제거 되지 않는 원수중의 이취미(algae related ordor), 유기물, 탈취, 탈기의 효과와 페놀, ABS, 벤젠, 계면활성제등을 흡착 제거하는 여과장치이다.


활성탄 내부구조

유기물 흡착 상태

ACTIVE CARBORN


MODEL NO.
CAPACITYTYPE
JTI-CIF-5020㎥/hSUS-A/C
JTI-CIF-65
30㎥/hSUS-A/C
JTI-CIF-80
50㎥/hSUS-A/C
JTI-CIF-100
80㎥/hSUS-A/C

* 상기사양은 현장여건에 따라 변경 및 주문제작 가능

  •  IN / OUT (관경) : 50A~100A, 125A이상 제품은 주문제작
  •  사용압력 10㎏/㎠  / 사용온도 60℃이하
  •  Material (재질) : BODY SUS 304 / FLANGE  SUS 304 / 활성탄 (A/C : Activated Carbon BL)

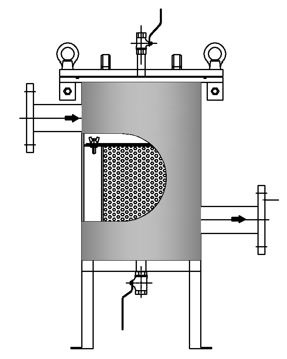

3. 바스켓 필터 (BASKET FILTER SYSTEM)

바스켓 필터는 물을 연출하기 전 각종 이물질 (머리카락, 낙엽, 쓰레기 등)을 제거하여 펌프 및 노즐 기타 공정 장비의 보호를 해주는 일종의 스트레이너이다. 제품의 내구성이 좋고 높은 여과 효율성을 가진다.  수처리 분야 및 석유 화학공업에 넓게 적용하는 제품으로 디자인의 기능이 단순하며 조작 및 유지관리가 쉬운 경제적인 제품이다.

MODEL NO.
SIZE (㎜)
재질
Type
JTI-BF-50
250Ø * 400hSUSFLANGE
JTI-BF-65
250Ø * 400h
SUS
FLANGE
JTI-BF-80
300Ø * 500h
SUS
FLANGE
JTI-BF-100
350Ø * 500h
SUS
FLANGE
JTI-BF-125
400Ø * 600h
SUS
FLANGE

* 상기사양은 현장여건에 따라 변경 및 주문제작 가능

  • IN / OUT (관경) : 50A~125A 주문제작
  •  사용압력 10㎏/㎠ / 사용온도 60℃이하
  •  Material (재질) : BODY & FLANGE  SUS 304

4. 모래 여과 필터 (SAND FILTER SYSTEM)

모래 여과 필터는 물리적 처리 방식으로 마모율이 적은  모래(silica sand), 자갈(gravel) 등의 입상 여재로 층을 형성시켜 여재층에 비교적 빠른 속도로 유입수를 통과시켜 여과하는 장치이다. 1 차 처리수를 용수로 사용하기 위해 사여과 처리하며, 원수중의 부유물질(SS) 및 고형물이 모래에 부착되어 제거된다.  특히 유기 물질(organic material ) 및 조류(algae)의 오염이 심한 물에 효과적인 여과 솔루션을 제공 한다.  SSQ 모델의 경우 모듈화되어 있어 유량에 대응적인 설계가 가능하고  협소한 공간에도 설치가 가능하다. 필터 전단에 바스켓 필터를 부착하여 입자가 큰 이물질을 제거할 수 있다.

A. 모래 여과 필터 – 원형타입 (CYT)

MODEL NO.
SIZE (㎜)
CAPACITY
Type
JTI-SF-50500Ø * 1500h

7-12 ㎥/h

FLANGE
JTI-SF-65700Ø * 1830h

12-17 ㎥/h

FLANGE
JTI-SF-801000Ø * 1830h

17-22 ㎥/h

FLANGE
JTI-SF-100
1200Ø * 1830h

42-47 ㎥/h

FLANGE

* 상기 사양은 현장여건에 따라 변경 및 주문제작 가능

  • IN / OUT (관경) : 40A~125A 주문제작 가능
  •  사용압력 10㎏/㎠  / 사용온도 60℃이하
  •  Material (재질) : BODY FLANGE  SUS 304

B. 모래 여과 필터 – 사각타입 (SSQ)

모아수 사각 샌드필터는 고농도의 SS 유입시에 여과와 동시에 중력에 의한 침전지 역할을 수행하며 강화유리로 전면부 감시창을 만들어 운전상태 모니터링이 가능한 시각적인 개방감을 가진 제품이다.  물에 함유된 탁도유발물질, 현탁물질(고형물)등을 흡착하였다가 자동으로 역세시켜 이물질을 배출 한다. 물리적인 성질의 부유입자 (Suspended Solids)의 처리 및 여과에 중점을 두어 탁도 개선에 효과가 있고 자동 제어를 통한 무인자동화 시설로 현장에 맞춰 반자동 운영이 가능하며 유지관리가 용이하다. 압력손실이 거의 없으며, 단독으로 모래만 사용하여 역세척 하는 횟수보다 적은 횟수의 역세척을 하더라도 여재의 성능이 유지된다. 기존의 필터보다 부지면적을 줄일 수 있는 컴팩트한 시스템으로 설치가 가능하며 운영 펌프 1대로 역세, 정세의 기능을 수행할 수 있다.

  • IN / OUT (관경) : 40A~125A 주문제작 가능
  •  사용압력 10㎏/㎠  / 사용온도 60℃이하
  •  Material (재질) : BODY FLANGE  SUS 304
  • 전동 모터밸브 4EA (정세 2EA, 역세 2EA) 설치하여 사용 가능
  • 시각적 개방감 과 유지관리를 위한 강화 유리 점검장 (SSQ)
MODEL NO.
SIZE (㎜)
재질
SQ MODULE
JTI-SF-SSQ-10

820*420*920h

SUS

1 TANK SYSTEM

JTI-SF-SSQ-20

1640*420*920h

SUS

2 TANK SYSTEM

JTI-SF-SSQ-30

2460*420*920h

SUS

3 TANK SYSTEM

JTI-SF-SSQ-40

3280*420*920h

SUS

4 TANK SYSTEM

* 상기 사양은 현장여건에 따라 변경 및 주문제작 가능

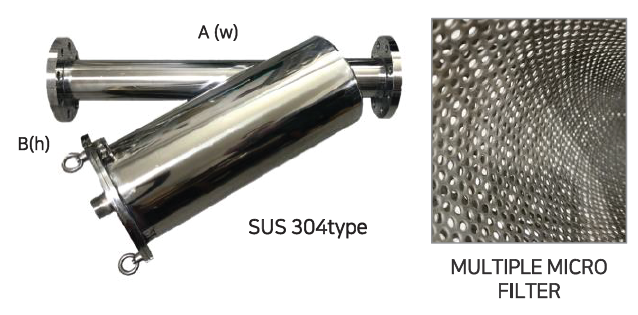

1. 스크린 여과 필터 (Multiple Micro Filter System) – Inline Type

수질 내 부유물질(SS, Suspended Solids)을 효과적으로 제거하는 물리적 여과 장치로, 다층 스크린을 활용한 고효율 여과 방식을 적용하여 펌프 및 노즐의 막힘을 방지함으로써 설비의 안정적인 운영을 지원한다. 고농도의 SS(부유물질)가 포함된 원수에서도 강력한 필터링 성능을 발휘하여 기계 장비 및 배관 시스템의 보호, 기기 수명 연장, 탁도 개선 효과를 제공한다. 또한, 균일한 여과 공극 구조를 통해 안정적인 유량을 확보하며, 다양한 산업 환경에서 사용할 수 있다.



B (h)

                                      A (w)

           인라인 스크린 필터 - Line type                                   SIDE VIEW

MODEL NO.

A x B (mm)
CAPACITY

여과면적(㎠)

JTI-TSF-50

630 x 210

25㎥/h

1,319

JTI-TSF-65

630 x 210

40㎥/h

1,450

JTI-TSF-80

680 x 280

50㎥/h

1,760

JTI-TSF-100
700 x 280

80㎥/h

1,980

* 상기 사양은 현장여건에 따라 변경 및 주문제작 가능

  • IN / OUT (관경) : 50A~125A, 150A이상 제품은 주문제작
  • 사용압력 10㎏/㎠  / 사용온도 60℃이하  / OPTION : 사용압력 20㎏/㎠  / 사용온도 60℃이하
  • Material (재질) : BODY SUS 304 / FLANGE  SUS 304

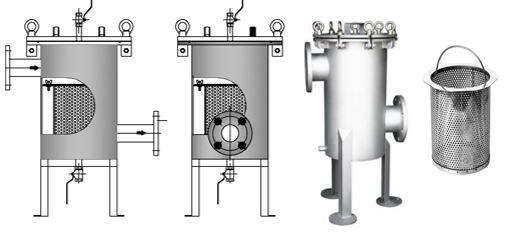

2. 바스켓 필터 (Basket Filter) · 헤어 캐처 (Hair Catcher)

유입수 내 이물질(머리카락, 낙엽, 슬러지, 부유물 등)을 효과적으로 제거하여 펌프, 노즐 및 기타 공정 장비를 보호하는 산업용 스트레 이너이다. 내구성이 뛰어나며 높은 여과 효율을 제공하여 수처리 시스템, 화학 공정, 발전소, 제조업 등 다양한 산업 분야에서 활용된다. 설치 및 유지보수가 용이하며, 경제성이 우수한 필터로, 지속적인 운전이 필요한 산업 환경에서도 신뢰성 높은 성능을 제공한다.

SUS 304 BASKET
SUS 304 BASKET

MODEL NO.

SIZE
재질
TYPE

JTI-BF-50

250Ø * 400h

SUS

FLANGE

JTI-BF-65

250Ø * 400h

SUS

FLANGE

JTI-BF-80

300Ø * 500h

SUS

FLANGE

JTI-BF-100

350Ø * 500h

SUS

FLANGE

JTI-BF-125

400Ø * 600h

SUS

FLANGE

* 상기 사양은 현장여건에 따라 변경 및 주문제작 가능

  • IN / OUT (관경) : 50A~125A 주문제작
  • 사용압력 10㎏/㎠ / 사용온도 60℃이하
  • Material (재질) : BODY & FLANGE  SUS 304
  • 제품 서포트(LEG) H300 기본사양
  • 표면적이 커서 높은 유속 처리 가능
  • 유지보수 비용 낮음 (필터 교체 없이 내부 필터 물청소)

3. 모래 여과기 (Sand Filter System)

모래 여과기(Sand Filtration System)는 물리적 여과 방식을 통해 원수 내 부유물질(SS) 및 고형물을 효과적으로 제거하는 고효율 정수 장치이다. 내마모성이 우수한 실리카 모래(Silica Sand) 및 자갈(Gravel) 등의 다층 입상 여재층을 활용하여, 높은 유량에서도 안정적인 여과 성능을 유지한다. 모래 여과기는 1차 전 처리 공정에서 원수 내 부유물 및 고형물을 제거하여 후속 공정의 효율성을 향상시키는 역할을 하며, 특히 유기물(Organic Material) 및 조류(Algae) 오염이 심한 환경에서도 효과적인 정화 기능을 제공한다. 또한, SSQ 모델은 모듈형 설계를 적용하여 유량 변동에 유연하게 대응할 수 있으며, 협소한 공간에서도 최적의 배치가 가능하다. 이러한 특성으로 인해 산업용 재순환수 시스템, 냉각수 처리, 그리고 수영장 및 워터파크 등 다양한 수처리 환경에서 신뢰성 높은 여과 솔루션으로 활용될 수 있다.

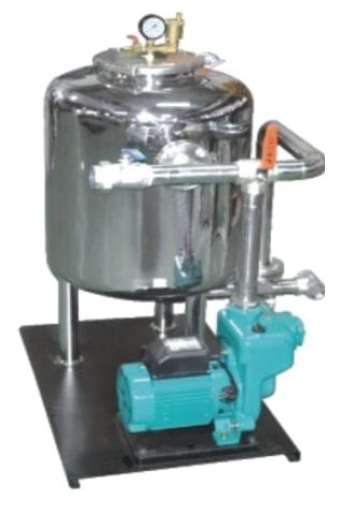

A. 모래 여과기 – 원형타입 (CYT)

MODEL NO.

SIZE
재질
CAPACITY
TYPE

JTI-SF-50

500Ø * 1500h

SUS

7-12 ㎥/h

FLANGE

JTI-SF-65

700Ø * 1830h

SUS

12-17 ㎥/h

FLANGE

JTI-SF-80

1000Ø * 1830h

SUS

17-22 ㎥/h

FLANGE

JTI-SF-100

1200Ø * 1830h

SUS

42-47 ㎥/h

FLANGE

                                                                    * 상기 사양은 현장여건에 따라 변경 및 주문제작 가능

2Tank Sand filter System

STS Housing

  • IN / OUT (관경) : 50A~125A 주문제작
  • 사용압력 10㎏/㎠ / 사용온도 60℃이하
  • Material (재질) : BODY & FLANGE  SUS 304
  • 대형 수처리 및 냉각탑 이물질 및 부유물(SS)제거
  • 용수처리설비(활성탄여과, 이온교환장치 등)의 전처리장치
  • 탁도성분 및 Colloid 물질을 제거, 장시간 여과 가능

B. 모래 여과기 – 사각타입 (SSQ)

모아수 사각 샌드필터는 고농도의 SS 유입시에 여과와 동시에 중력에 의한 침전지 역할을 수행하며 강화유리로 전면부 감시창을 만들어 운전상태 모니터링이 가능한 시각적인 개방감을 가진 제품이다.  물에 함유된 탁도유발물질, 현탁물질(고형물)등을 흡착하였다가 자동으로 역세시켜 이물질을 배출 한다. 물리적인 성질의 부유입자 (Suspended Solids)의 처리 및 여과에 중점을 두어 탁도 개선에 효과가 있고 자동 제어를 통한 무인자동화 시설로 현장에 맞춰 반자동 운영이 가능하며 유지관리가 용이하다. 압력손실이 거의 없으며, 단독으로 모래만 사용하여 역세척 하는 횟수보다 적은 횟수의 역세척을 하더라도 여재의 성능이 유지된다. 기존의 필터보다 부지면적을 줄일 수 있는 컴팩트한 시스템으로 설치가 가능하며 운영 펌프 1대로 역세, 정세의 기능을 수행할 수 있다.

OPERATING DIAGRAM
OPERATING DIAGRAM

사각형 샌드필터 SSQ FILTER

JTI-SF-SSQ-30
JTI-SF-SSQ-30

MODEL NO.

SIZE
재질
SQ MODULE

JTI-SF-SSQ-10

820*420*920h

SUS

1 TANK SYSTEM

JTI-SF-SSQ-20

1640*420*920h

SUS

2 TANK SYSTEM

JTI-SF-SSQ-30

2460*420*920h

SUS

3 TANK SYSTEM

JTI-SF-SSQ-40

3280*420*920h

SUS

4 TANK SYSTEM

* 상기 사양은 현장여건에 따라 변경 및 주문제작 가능

  • 사용압력 10㎏/㎠ / 사용온도 60℃이하
  • 시각적 개방감 과 유지관리를 위한 강화 유리 점검장 (SSQ)
  • 전동 모터밸브 4EA (정세 2EA, 역세 2EA) 설치하여 사용 가능
  • Material (재질) : BODY & FLANGE  SUS 304

4. 다층 여과기 : 탁도 여과 장치 : 압력식 급속 여과 장치 (Depth Filter System)

탁도 여과장치는 밀도가 서로 다른 다층 여재(3층, 4층, 복층)를 활용한 심층 여과 방식의 물리적 정수 장치이다. 유입수가 상층부터 차례로 여과 단계를 거치면서 점진적으로 정화되는 구조로 설계되었으며, 주요 여과층은 자갈(Gravel), 여과사 (Sand), 안트라사이트(Anthracite), 활성탄(Carbon)층으로 구성된다. 상층부에는 비중이 가볍고 입자가 큰 여과재, 하층부 에는 비중이 무겁고 미세한 여과재를 배치하여, 10~100㎛ 크기의 부유물질(SS) 및 고형물을 효과적으로 제거할 수 있다. 상층부에서는 상대적으로 큰 입자의 불순물을, 하층부에서는 미세한 입자의 불순물을 차단하며, 역세척(Backwashing) 과정 에서 여과재의 비중 차이에 의해 층의 배열이 유지되어 지속적인 사용이 가능하다. 안트라사이트(Anthracite)는 탄화도가 높고 불순물이 적으며, 물과 화학약품에 대한 부식 저항성이 뛰어난 석탄 기반 여재로, 우수한 여과 성능을 제공한다. 본 장치는 일반적으로 1차 전처리 공정에서 원수 내 부유물질 및 고형물을 제거하여 후속 처리 공정의 효율성을 향상시키는 역할을 수행한다. 역세척 시 상층부에 포집된 이물질을 필터 외부로 배출하며, 여과재는 본래의 상태로 복원되어 반복적인 사용이 가능 하다. 이러한 특성으로 인해 상하수처리, 산업용 수처리, 냉각수 정화, 수영장 및 레저시설의 수질 관리 등 다양한 분야에서 활용되며, 탁도 제거 및 수질 개선을 위한 최적의 솔루션을 제공한다.

  • 급속여과 방식이므로 처리수량이 많음
  • 심층여과로 여층 전체가 여과 기능을 발휘함
  • 용량에 따라 재질 선택가능 (SUS, FIBER GLASS)
  • 반영구적 사용 (손실량 보충, 미립자의 유실 1년 10% 미만)
  • 작동 압력: 1.4-7 ㎏/㎤, 설계온도 : 5~49℃


  • 원수 수질에 따라 선택적 여과재의 이용이 가능함
  • 공극이 크기 때문에 세척시 탁질이 쉽게 이탈함 (역세 용이)
  • 구조가 간단하며 운전조작이 쉽고 관리가 용이함
  • 약품에 대한 높은 저항성 / 다량의 탁도제거 / 수질개선
  • 조류 제거효과(조류발생시 일반 단층필터의 5배 이상 효과)

MODEL NO.

IN/OUT
FLOW RATE
DIAMETER (㎜)
HEIGHT (㎜)
ANTHRACITE : SAND

JTI-DF-S-50

50A

7-12 ㎥/h

1200

1830

370 : 330

TI-DF-S-65

65A

12-17 ㎥/h

1470

1830

1000 : 500

JTI-DF-S-80

80A

17-22 ㎥/h

1700

1830

1500 : 700

JTI-DF-S-100

80A, 100A

27-32 ㎥/h

2200

1830

2500 : 1300

JTI-DF-S-125

100A, 125A

37-42 ㎥/h

2540

1830

3300 : 1700

JTI-DF-S-150
125A, 150
42-47 ㎥/h
2700

1830

3700 : 2000


* 상기 사양은 현장여건에 따라 변경 및 주문제작 가능

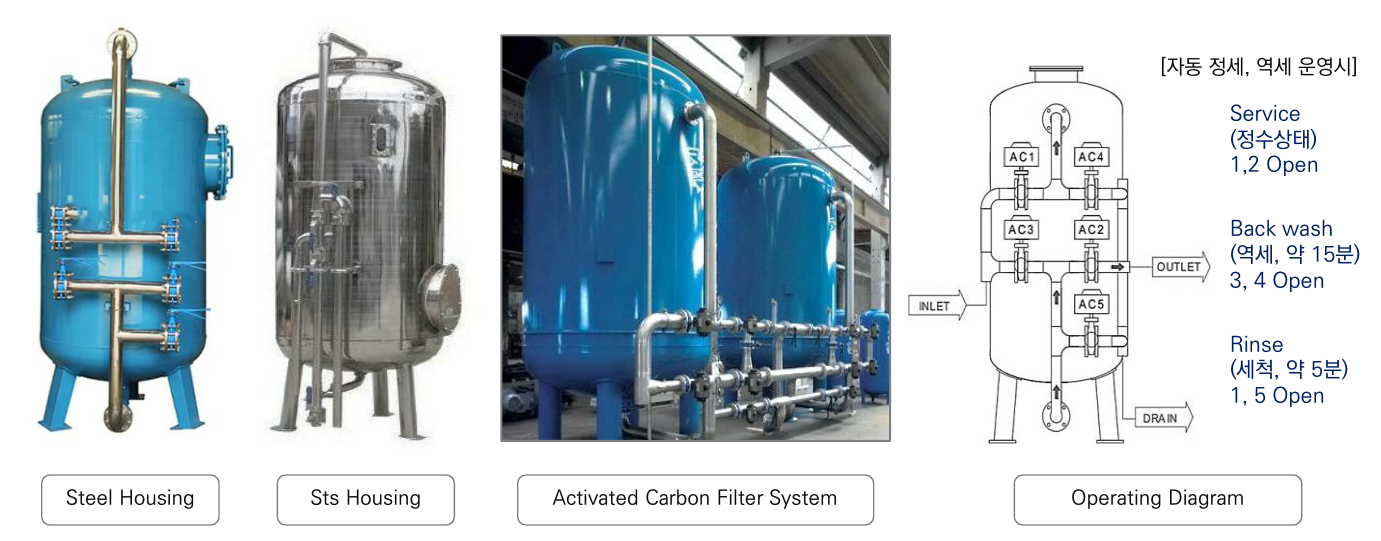

5. 활성탄 여과기 (Activated Carbon Filter System)

활성탄(Activated Carbon)은 다양한 유기화합물을 효과적으로 흡착하여 정수처리, 하·폐수 고도처리, 산업 폐수 처리 등 폭넓은 수처리 분야에서 활용된다. 특히, 1차 처리수 및 모래 여과 장치를 거친 처리수의 잔존 BOD, COD, 질소, 중금속을 제거하며, 탈색·탈취 등의 고도 정화 과정에서 중요한 역할을 한다. 정수처리에서는 활성탄의 높은 흡착력을 이용하여, 기존 응집·침전·모래 여과 등의 일반적인 정수처리 방식으로 제거되지 않는 미량 오염물질을 효과적으로 제거할 수 있다. 이를 통해 맛·냄새 유발 물질(2-MIB, Geosmin), 합성세제, 페놀류, 트리할로메탄 및 전구물질(부식질 등), 트리클로로에틸렌 등 휘발성 유기화합물(VOCs), 농약 및 기타 유해 유기물질을 제거하는 데 적용된다. 또한, 상수원의 상류 지역에서 발생할 수 있는 오염 사고로 인해 유입된 화학물질 및 기타 유기 오염물질의 정화에도 효과적이다.

  • 물리적 강도가 크고 장기사용에 의한 내구력이 큼
  • 수영장, 물놀이장, 상수도 용수의 정화, 일반 화학공업용수의 정화
  • 수처리시 용수에서 유기물, 잔류염소, 이물질 제거
  • 하/폐수 처리시 COD, BOD, ABS, Phenol 등 유해물질 제거
  • 표면적이 크고 완벽한 기공구조로 흡착력이 뛰어남
  • 활성탄필터 앞에는 탁도를 제거하기 위한 전저리 여과를 해야 함
  • 필터 속도: 8~30m/h , 작동 압력: 0.3-0.6Mpa
  • 설계온도 : 5~40℃, 세척 중 필터 재료의 수두 손실은 ≤0.5m

MODEL NO.

IN/OUT
FLOW RATE
DIAMETER (㎜)
HEIGHT (㎜)
MEDIA(㎥)

JTI-CA-S-25

25A

2 - 3 ㎥/h

450

1500

0.2

JTI-CA-S-40

40A

4 - 7 ㎥/h

600

1830

0.3

JTI-CA-S-50

50A

8 - 15 ㎥/h

900

1830

0.7

JTI-CA-S-65

65A

16 - 25 ㎥/h

1200

1830

1.1

JTI-CA-S-80

80A

30 – 40 ㎥/h

1450

1830

1.6

JTI-CA-S-100
100A
40 – 60 ㎥/h
1600

1830

2.0
JTI-CA-S-125
125A
60 – 90 ㎥/h
1900
1830
2.8


* 상기 사양은 현장 여건에 따라 변경 및 주문 제작 가능. 필터 입도에 따라 차이가 있을 수 있음.
