■ 은동이온 살균장치 (S.C. Ion Sterilizer)

은동이온 살균장치는 구리 이온(Cu²⁺)과 은 이온(Ag⁺)을 방출하여 수중 미생물 제거 및 살균을 수행하는 전기화학적 살균 시스템이다. 본 시스템은 진균류(Fungi), 박테리아(Bacteria), 생물막(Biofilm), 조류(Algae) 등의 성장을 억제하며, 화학 살균제 사용으로 인한 부작용을 최소화하는 친환경 살균 솔루션을 제공한다. 본 장치는 Flow Cell 내부에 설치된 은-구리 합금 바(2EA)에 DC 24V 전류를 인가하여 전기분해를 유도한다. 이 과정에서 구리 이온(Cu²⁺)과 은 이온(Ag⁺)이 물속에 용해되어 방출되며, 구리 이온 농도는 최대 0.3ppm까지 유지된다. 구리와 은 이온의 살균 효과는 미국 EPA(Environmental Protection Agency) 및 WHO(World Health Organization)에서 공인한 물리·화학적 살균 메커니즘에 근거하며, 염소 (Chlorine)와 같은 화학약품을 사용하지 않으므로 부산물(THM) 생성 없이 안전한 수처리가 가능하다. 사용된 은-구리 합금 바는 일정 소모량에 도달하면 교체하여 유지 관리할 수 있다. 본 시스템은 수영장, 온천, 냉각탑, 저수조 및 산업용 수처리 시설 등 다양한 환경에서 안정적인 살균 및 수질 관리 솔루션을 제공한다.

  • 구리 이온(Cu²⁺): 조류(Algae) 및 이끼(슬라임) 생성을 억제하며, 미생물의 세포벽에 작용하여 성장을 저해
  • 은 이온(Ag⁺): 세균(Bacteria), 박테리아, 바이러스 및 레지오넬라균(Legionella)의 DNA와 단백질을 파괴하여 살균

                   무독성                            무색                           무취                           무화학                         저비용

-  물 악취 제거, 레지오넬라균의 살균 정화 가능.

-  박테리아, 세균 바이러스 살균.

-  저비용 / 쉬운 유지관리 / 우수한 경제성.
-  독성이 없고 인체에 무해, 화학약품투입 없이 설치 용이.


1. 은동이온 살균장치 (S.C. Ion Sterilizer)

STS304
STS304

은동 전용 컨트롤러 - 96*96*110(h)

 디자인등록  30-1109234

 JTA-SC-CP ( Inner plate fix type )

INSTALLATION SYSTEM DIAGRAM

MODEL NO.

FLOW   (IN/OUT)

CAPACITY

SIZE (H x FLANGE x W) (㎜)

JTA-SC-50

50A Flange

20 ㎥/h

230 x 156 x 262

JTA-SC-65

65A Flange

30 ㎥/h

239 x 176 x 266

JTA-SC-80

80A Flange

40 ㎥/h

246 x 186 x 286

JTA-SC-100

100A Flange

80 ㎥/h

275 x 210 x 286

JTA-SC-125

125A Flange

120 ㎥/h

308 x 250 x 320

* 상기 사양은 현장여건에 따라 변경 및 주문제작 가능

  • 사용압력 10㎏/㎠  / 사용온도 50℃이하 / 220V / IP68 방진·방수
  • OPTION : 사용압력 20㎏/㎠  / 사용온도 100℃이하 / 220V / IP68 방진·방수
  • BODY SUS 304 / FLANGE  SUS 304 / PANEL MOUNT TYPE
  • 수조 내 순환펌프 PIPE LINE 에 BY-PASS 방식으로 설치한다.

2. 은동이온 오존 살균장치 (S.C. Ion + Ozone Sterilizer)


은동이온살균기 +  은동전용 컨트롤러 + 소형오존장치 (택 1)

PVDF 인젝터 부품 및 부속류 일체 공급 (오존이송호스/호스밴드)

MODEL NO.

FLOW   (IN/OUT)

CAPACITY

SIZE (H x FLANGE x W) (㎜)

JTB-SCO₃ or SCO₃ MG-50

50A Flange

20 ㎥/h

230 x 156 x 262

JTB-SCO₃ or SCO₃ MG-65

65A Flange

30 ㎥/h

239 x 176 x 266

JTB-SCO₃ or SCO₃ MG-80

80A Flange

40 ㎥/h

246 x 186 x 286

JTB-SCO₃ or SCO₃ MG-100

100A Flange

80 ㎥/h

275 x 210 x 286

JTB-SCO₃ or SCO₃ MG-125

125A Flange

120 ㎥/h

308 x 250 x 320

* 상기 사양은 현장여건에 따라 변경 및 주문제작 가능

  • 사용압력 10㎏/㎠  / 사용온도 50℃이하 / 220V / IP68 방진·방수
  • OPTION : 사용압력 20㎏/㎠  / 사용온도 100℃이하 / 220V / IP68 방진·방수
  • BODY SUS 304 / FLANGE  SUS 304 / PANEL MOUNT TYPE
  • 수조 내 순환펌프 PIPE LINE 에 BY-PASS 방식으로 설치한다.


a. S.C. Digital Control Unit Panel (Inner plate fix type)

     Electric Power : IN – AC 220[V] 50 / 60[㎐] , OUT – DC24[V] 24-50[V], Power : 25-50W이하, 최대 2대 제어 가능

     Control Panel Size : 96W × 96D × 110H (Inner plate fix type)


b. 은·동 이온 살균 장치 (Silver-Copper Ionizer)

      IN / OUT (관경) : 50A~150A  /  Electrode Cell (특수합금) : Silver-Copper Electrodes, Ratio

      Material (재질) : Body SUS 304 / Flange SUS 304 KS 10K/ Flow Cell Holder (insulation)  Poly Oxy Methylene (POM)


c.1. 오존 살균장치 (속판타입) - JTB-O3

     오존(ozone) : HI BOX type / Voltage : AC220 60Hz / Power : 150W / Ozone : 3g/hr

     오존공급방식 : 인젝터 방식 (재질 : PVDF 15A)  /  Control Panel Size : 200W × 300H × 180D (Inner plate fix type)


c.2. 오존 살균장치 (속판타입) - JTB-O3-MG

     오존(ozone) : Powder coating  Box type / Voltage : AC220 60Hz / Power : 200W / Ozone : 10g/hr

     오존공급방식 : 인젝터 방식 (재질 : PVDF 15A)  /  Control Panel Size : 300W × 500H × 170D (Inner plate fix type)

  은동 이온 살균장치 (S.C. ION STERILIZER)

은동이온 살균장치는 구리 이온(Cu²⁺)과 은 이온(Ag⁺)을 방출하여 수중 미생물 제거 및 살균을 수행하는 전기화학적 살균 시스템이다. 본 시스템은 진균류(Fungi), 박테리아(Bacteria), 생물막(Biofilm), 조류(Algae) 등의 성장을 억제하며, 화학 살균제 사용으로 인한 부작용을 최소화하는 친환경 살균 솔루션을 제공한다. 본 장치는 Flow Cell 내부에 설치된 은-구리 합금 바(2EA)에 DC 24V 전류를 인가하여 전기분해를 유도한다. 이 과정에서 구리 이온(Cu²⁺)과 은 이온(Ag⁺)이 물속에 용해되어 방출되며, 구리 이온 농도는 최대 0.3ppm까지 유지된다. 구리와 은 이온의 살균 효과는 미국 EPA(Environmental Protection Agency) 및 WHO(World Health Organization)에서 공인한 물리·화학적 살균 메커니즘에 근거하며, 염소 (Chlorine)와 같은 화학약품을 사용하지 않으므로 부산물(THM) 생성 없이 안전한 수처리가 가능하다. 사용된 은-구리 합금 바는 일정 소모량에 도달하면 교체하여 유지 관리할 수 있다. 본 시스템은 수영장, 온천, 냉각탑, 저수조 및 산업용 수처리 시설 등 다양한 환경에서 안정적인 살균 및 수질 관리 솔루션을 제공한다.

무독성

무색

무취

무화학

  저비용

- 물 악취 제거
-  박테리아, 세균 바이러스 살균
-  레지오넬라균의 살균 정화 가능
-  독성이 없고 인체에 무해
-  화학약품투입 없이 설치 용이
-  저비용 / 쉬운 유지관리

1. 은동 이온 살균장치 (S.C. ION STERILIZER)

STS TYPE

은동 전용 컨트롤러 - 96*96*110(h)

 디자인등록  30-1109234

 JTA-SC-CP ( Inner plate fix type )

MODEL NO.

FLOW(IN/OUT)

CAPACITY

SIZE (H x FLANGE x W) (㎜)

JTA-SC-50

50A Flange

20 ㎥/h

230 x 156 x 262

JTA-SC-65

65A Flange

30 ㎥/h

239 x 176 x 266

JTA-SC-80

80A Flange

40 ㎥/h

246 x 186 x 286

JTA-SC-100

100A Flange

80 ㎥/h

275 x 210 x 286

JTA-SC-125

125A Flange

120 ㎥/h

308 x 250 x 320

* 상기 사양은 현장여건에 따라 변경 및 주문제작 가능

  • 사용압력 10㎏/㎠  / 사용온도 50℃이하 / 220V / IP68 방진·방수
  • BODY SUS 304 / FLANGE  SUS 304 / PANEL
  • 수조 내 순환펌프 PIPE LINE 에 BY-PASS 방식으로 설치한다.

2. 은동 오존 살균장치 (S.C. OZONE STERILIZER)

오존발생장치 HI BOX 200*300*180

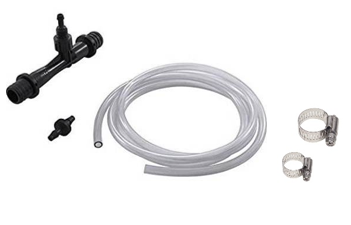

                     인젝터부품 및 부속류

오존호스, 호스밴드

은동이온살균기 +  은동전용 컨트롤러 + 소형오존장치 (택 1)

PVDF 인젝터 부품 및 부속류 일체 공급 (오존이송호스/호스밴드)

MODEL NO.

IN/OUT

CAPACITY

SIZE (H x FLANGE x W)

JTB-SCO₃-50

50A

20 ㎥/h

230 x 156 x 262

JTB-SCO₃-65

65A

30 ㎥/h

239 x 176 x 266

JTB-SCO₃-80

80A

40 ㎥/h

246 x 186 x 286

JTB-SCO₃-100

100A

80 ㎥/h

275 x 210 x 286

JTB-SCO₃-125

125A

120 ㎥/h

308 x 250 x 320

* 상기 사양은 현장여건에 따라 변경 및 주문제작 가능

  • 사용압력 10㎏/㎠  / 사용온도 50℃이하 / 220V / IP68 방진·방수
  • BODY SUS 304 / FLANGE  SUS 304 / PANEL
  • 수조 내 순환펌프 PIPE LINE 에 BY-PASS 방식으로 설치한다.


a. S.C. Digital Control Unit Panel (Inner plate fix type)

     Electric Power : IN – AC 220[V] 50 / 60[㎐] , OUT – DC24[V] 24-50[V], Power : 25-50W이하, 최대 2대 제어 가능

     Control Panel Size : 96W × 96D × 110H (Inner plate fix type)


b. 은·동 이온 살균 장치 (Silver-Copper Ionizer)

      IN / OUT (관경) : 50A~150A  /  Electrode Cell (특수합금) : Silver-Copper Electrodes, Ratio

      Material (재질) : Body SUS 304 / Flange SUS 304 KS 10K/ Flow Cell Holder (insulation)  Poly Oxy Methylene (POM)


c.1. 오존 살균장치 (속판타입) - JTB-O3

     오존(ozone) : HI BOX type / Voltage : AC220 60Hz / Power : 150W / Ozone : 3g/hr

     오존공급방식 : 인젝터 방식 (재질 : PVDF 15A)

     Control Panel Size : 200W × 300H × 180D (Inner plate fix type)


c.2. 오존 살균장치 (속판타입) - JTB-O3-MG

     오존(ozone) : Powder coating  Box type / Voltage : AC220 60Hz / Power : 200W / Ozone : 10g/hr

     오존공급방식 : 인젝터 방식 (재질 : PVDF 15A)

     Control Panel Size : 300W × 500H × 170D (Inner plate fix type)
