자외선 살균기(UV)

자외선유수살균기는 자외선 살균램프(UV Germicidal Lamp)를 이용하여 제작된 살균 시스템으로 배관(관로)의 특정 지점에 설치하며, 살균램프에서 발생되는 강력한 살균파장(253.7nm)이 물속에 들어있는 대장균, 일반세균, 곰팡이, 바이러스 등을 99.9%까지 멸균(살균)시켜 준다. 자외선유수살균기는 염소 등의 화학작용 없이 세균을 파괴시켜 살균해주기 때문에 물속에 인체에 유해한 물질을 남기지 않는다. 살균력이 강하고, 유량과 수질변동에 대한 적응력이 강한 소독방법으로 설치 및 유지관리가 용이하다.

                    Ultraviolet Light

Visible Light

       Infrared Light

                                                       Nanometers (nm)

-  화학물질을 이용하지 않는 인체에 안전한 살균

-  2차 오염물질이 생성되지 않음

-  자외선 가동 중에만 살균효과가 있고 잔존하지 않음
-  설치방법이 용이함 (배관연결)
-  외부 충격으로 인한 석영관 파손 시 유리 파편 유출(비산) 방지-  특수한 투명 재질 (고품질 불소수지)의 보호 튜브 적용
-  BODY SUS 304 (Option:SUS316L), 위생적이며 반영구적
-  효과에 비하여 전력소모가 적어 매우 경제적

모아수 램프 파손 파편 유출 시험
모아수 램프 파손 파편 유출 시험
모아수 램프 파손 파편 유출 시험
모아수 램프 파손 파편 유출 시험

 ⚠ 램프 비산 방지 대책

  자외선(253.9nm, 184.9nm) 램프

  파손으로 인한 안전사고를 예방 할 수 있다.


  • 특수한 투명 재질 (고품질 불소수지)의 보호 튜브 적용
  • 외부 충격으로 인한 석영관 파손 시 유리 파편 유출(비산) 방지
  • 감소하지 않는 높은 자외선 투과율, 강한 내구성
  • 비산으로 인해 위험이 발생 할 수 있는 곳에 적용
  • 수영장, 어린이물놀이장, 식품공장, 물탱크, 정수소독 등

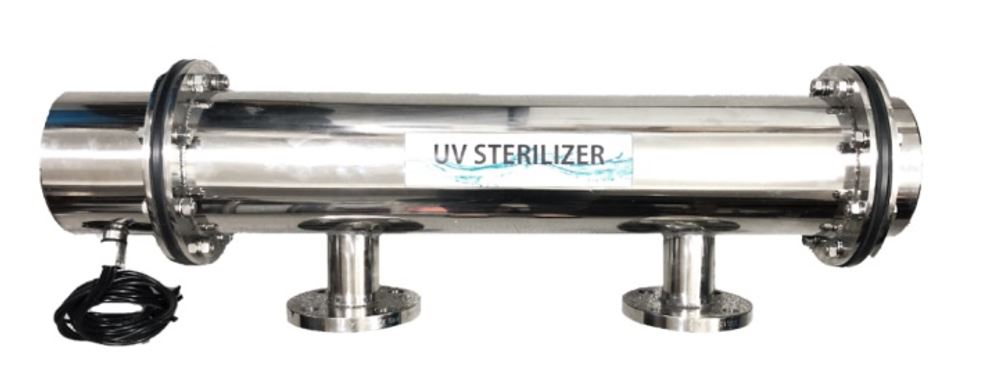

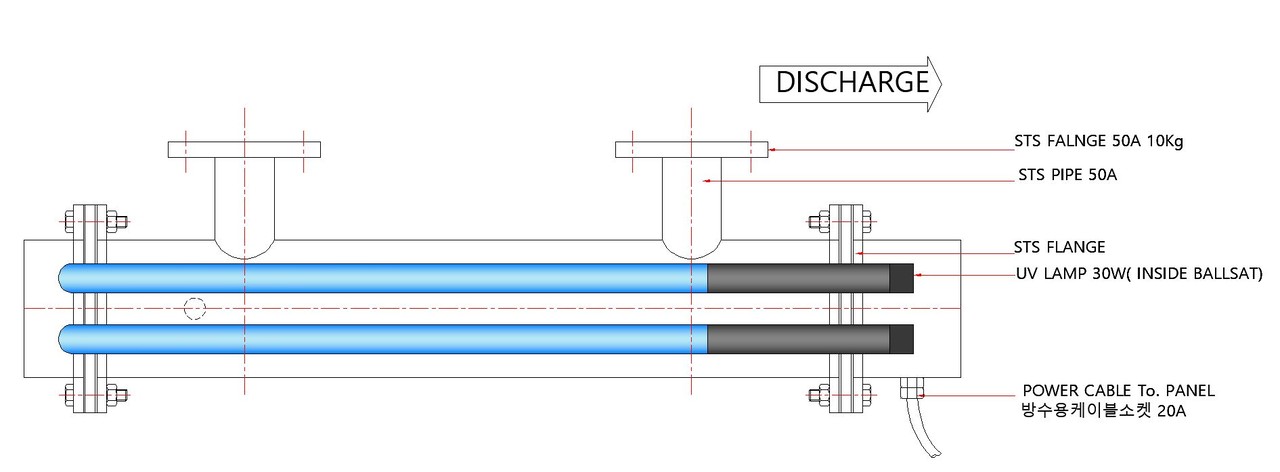

1. 자외선 유수형 살균기-수중 (UV STERILIZER SUBMERSIBLE - CHAMBER TYPE)

            모아수 자외선 램프(UV LAMP)는 안정기(BALLASTER)와 일체형으로 완전 방수형이며, 출력거리에 제한이 없습니다.
  • BODY & FLANGE  SUS 304
  • 안정기 내장형(출력거리제한없음) / 사용압력 10㎏/㎠ / 220V / 별도의 제어반은 옵션 사항입니다.

※ 동절기 관리 : 하부 드레인 배관을 열어 잔여수를 배수 시킨 후 다시 밸브를 닫아 오염수 유입을 막는다. 동절기 대비 배수를 하지 않을 경우 동파로 인한 파손이 일어 날 수 있다.

MODEL NO.

IN/OUT
램프수량
CAPACITY
BODY SIZE (mm)
TYPE

JTH-UV-CT-50

50A

30W x 2

4 ㎥/h

125A x 900L

챔버/실린더 타입

JTH-UV-CT-65

65A

30W x 2

4 ㎥/h

125A x 900L

챔버/실린더 타입

JTH-UV-CT-80

80A

30W x 3

6 ㎥/h

125A x 900L

챔버/실린더 타입

JTH-UV-CT-100

100A

30W x 4

8 ㎥/h

150A x 900L

챔버/실린더 타입

JTH-UV-CT-125

125A

30W x 5

10 ㎥/h

200A x 900L

챔버/실린더 타입

* 상기 사양은 현장여건에 따라 변경 및 주문제작 가능

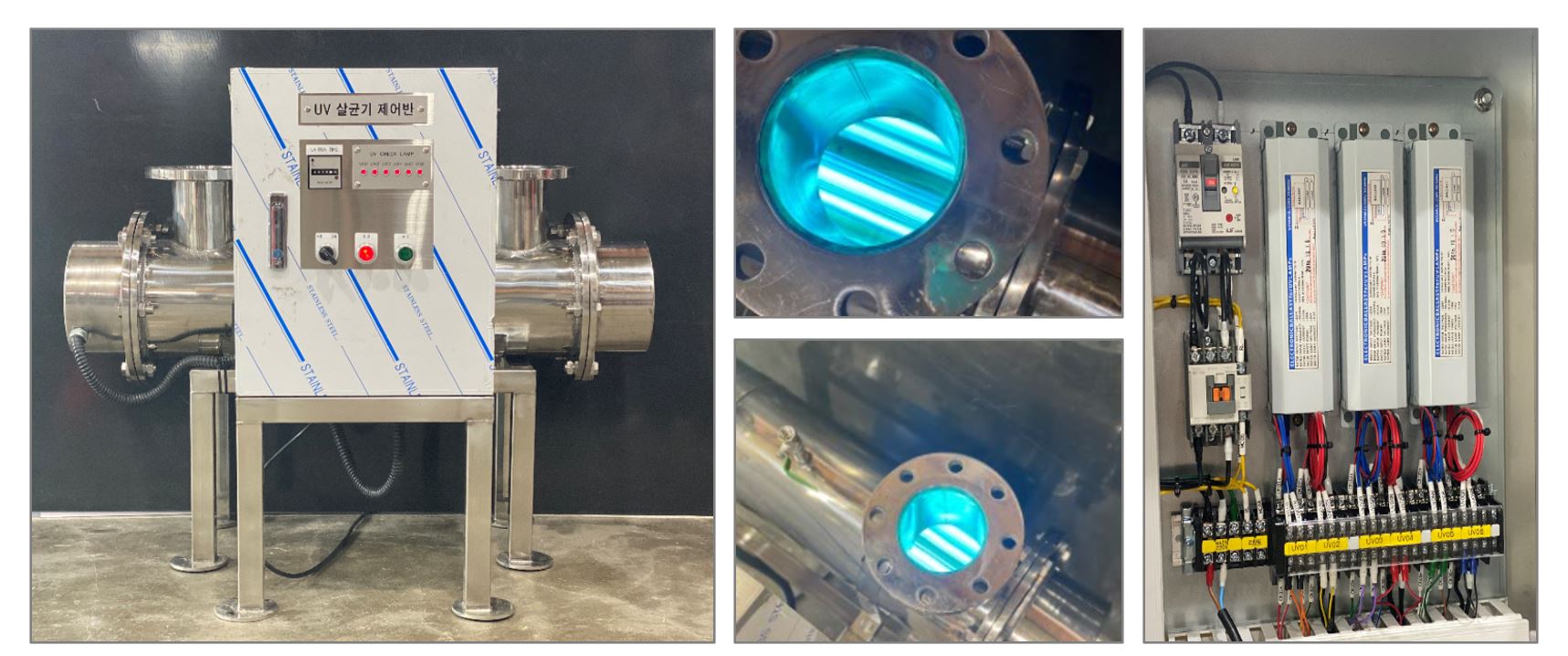

2. 자외선 유수형 살균기-건식 (UV STERILIZER PIPE IN LINE - DYR PIT TYPE)

  • 제어 컨트롤 포함 (내부 안정기 및 조작 제어반) 재질 : SUS 304
  • BODY & FLANGE  SUS 304  (OPTION : SUS 316)

MODEL NO.

IN/OUT
램프수량
CAPACITY
BODY SIZE (mm)
TYPE

JTH-UV-IN-1

25A

39W x 1

2.5 ㎥/h

980 x 220 x 220

관로형 (인라인형)

JTH-UV-IN-2

40A

39W x 2

5.0 ㎥/h

980 x 450 x 650

관로형 (인라인형)

JTH-UV-IN-3

40A

39W x 3

7.5 ㎥/h

980 x 450 x 650

관로형 (인라인형)

JTH-UV-IN-4

50A

39W x 4

10.0 ㎥/h

980 x 450 x 650

관로형 (인라인형)

JTH-UV-IN-5

50A

39W x 5

12.5 ㎥/h

980 x 450 x 650

관로형 (인라인형)

JTH-UV-IN-6

50A

39W x 6

15.0 ㎥/h

980 x 450 x 650

관로형 (인라인형)

JTH-UV-IN-7

65A

39W x 7

17.5 ㎥/h

980 x 450 x 650

관로형 (인라인형)

JTH-UV-IN-8

65A39W x 8

20.0 ㎥/h

980 x 550 x 700

관로형 (인라인형)

JTH-UV-IN-965A

39W x 9

22.5 ㎥/h

980 x 550 x 700

관로형 (인라인형)

JTH-UV-IN-1065A

39W x 10

25.0 ㎥/h

980 x 550 x 800

관로형 (인라인형)
JTH-UV-IN-1165A

39W x 11

27.5 ㎥/h

980 x 550 x 800

관로형 (인라인형)

JTH-UV-IN-1265A

39W x 12

30.0 ㎥/h

980 x 550 x 800

관로형 (인라인형)

JTH-UV-IN-1380A

39W x 13

32.5 ㎥/h

980 x 550 x 800

관로형 (인라인형)

JTH-UV-IN-14

80A

39W x 14

35.0 ㎥/h

980 x 650 x 1000

관로형 (인라인형)

JTH-UV-IN-15

80A

39W x 15

37.5 ㎥/h

980 x 650 x 1000

관로형 (인라인형)

* 상기 사양은 현장여건에 따라 변경 및 주문제작 가능


3. 자외선 침수형 살균기 (UV STERILIZER SUBMERSIBEL - UNDER WATER TYPE)

  • BODY & FLANGE  SUS 304
  • 안정기 내장형(출력거리 제한없음) / 수평 및 수직으로  수조(물탱크) 설치 가능 / 220V / 별도의 제어반은 옵션 사항입니다.

MODEL NO.

램프수량
CAPACITY
BODY SIZE (mm)
TYPE

JTH-UV-SQ-1

30W x 2

48m3/day (12hr)

250 x 200 x 930±10h

침수/침적형

JTH-UV-SQ-2

30W x 3

72m3/day (12hr)

250 x 200 x 930±10h

침수/침적형

JTH-UV-SQ-3

30W x 4

96m3/day (12hr)

250 x 200 x 930±10h

침수/침적형

* 상기 사양은 현장여건에 따라 변경 및 주문제작 가능

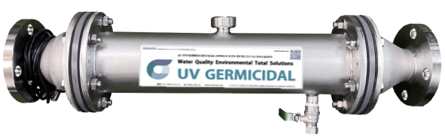

4. 자외선 라인형 - 수중 (UV STERILIZER  PIPE IN LINE - SUBMERSIBLE TYPE)

            모아수 자외선 램프(UV LAMP)는 안정기(BALLASTER)와 일체형으로 완전 방수형이며, 출력거리에 제한이 없습니다.
          BODY & FLANGE  SUS 304, 라인형 타입
  • BODY & FLANGE  SUS 304 / 강화유리 감시창 적용
  • 안정기 내장형(출력거리제한없음) / 사용압력 10㎏/㎠ / 220V / 별도의 제어반은 옵션 사항입니다.

※ 동절기 관리 : 하부 드레인 배관을 열어 잔여수를 배수 시킨 후 다시 밸브를 닫아 오염수 유입을 막는다. 동절기 대비 배수를 하지 않을 경우 동파로 인한 파손이 일어 날 수 있다.

MODEL NO.

IN/OUT
램프수량
CAPACITY
BODY SIZE (mm)
TYPE

JTH-UV-LT-50

50A

40W x 2

6 ㎥/h

740L x 250

라인 타입

JTH-UV-LT-65

65A

40W x 2

6 ㎥/h

750L x 250

라인 타입

JTH-UV-LT-80

80A

60W x 3

15 ㎥/h

890L x 280

라인 타입

JTH-UV-LT-100

100A

60W x 3

15 ㎥/h

910L x 280

라인 타입

* 상기 사양은 현장여건에 따라 변경 및 주문제작 가능


5. 자동 여과 살균 3-way 시스템 (Filter Sterilization 3-way system)

바스켓필터와 샌드필터, 자외선 살균기의 3종 시스템으로 여과와 동시에 살균을 할 수 있는 포괄적 수처리 장치 시스템이다.  1차로 바스켓 필터에서는 각종 이물질 (머리카락, 낙엽, 쓰레기 등)을 제거 한다. 2차 샌드필터는 고농도의 SS 유입시에 여과와 동시에 중력에 의한 침전지 역할을 수행한다.  물에 함유된 탁도유발물질, 현탁물질(고형물)등을 흡착하였다가 자동으로 역세시켜 이물질을 배출 한다. 3차 자외선 유수살균기는 자외선 살균램프(UV Germicidal Lamp)를 이용하여 제작된 물 살균 시스템으로 배관(관로)의 특정 지점에 설치하며, 살균램프에서 발생되는 강력한 살균파장(253.7nm)으로 물속에  대장균, 일반세균, 바이러스 등을 99.9%까지 살균한다. 염소등 화학약품 투입 없이 살균하기 때문에 인체에 유해한 물질을 남기지 않으며 자외선 파장이 세포의 DNA를 손상시켜 이들의 번식을 막는다. 안전한 살균방법으로 수인성 질병을 예방할 수 있다.

UV 향균시험  성적서 번호 CT20-117683K

대장균 [Escherichia coli ATCC 25922]  살균력 99.9 %

-  외부로부터 유입되는 부유물(SS) 제거 후 살균하는 포괄적 시스템

-  화학적인 부작용이 없고, 소독부산물 없어 다양한 수처리 분야 적용

-  바스켓필터(1차여과) -> 샌드필터(2차여과) -> 자외선살균기 (살균)
-  인체에 무해하고 안전한 자외선살균으로 수인성 질병의 위험을 줄임
-  세포 DNA를 손상시켜 박테리아, 바이러스, 조류등 미생물  불활성화 -  부유 고체 및 유기화합물을 제거하여 자외선 살균력(소독력)을 높임

※ 동절기 관리 : 하부 드레인 배관을 열어 잔여수를 배수 시킨 후 다시 밸브를 닫아 오염수 유입을 막는다. 동절기 대비 배수를 하지 않을 경우 동파로 인한 파손이 일어 날 수 있다.

MODEL NO.

FLOW (IN/OUT)
CAPACITY
사용압력
TYPE

JTI-GFS-50

50A FANGE

20m3/h

10Kg/cm2

여과 1, 2차 + 살균

JTI-GFS-65

65A FANGE

25m3/h

10Kg/cm2

여과 1, 2차 + 살균

* 상기 사양은 현장여건에 따라 변경 및 주문제작 가능

  자외선 살균기(UV)

자외선유수살균기는 자외선 살균램프(UV Germicidal Lamp)를 이용하여 제작된 물 살균 시스템으로 배관(관로)의 특정 지점에 설치하며, 살균램프에서 발생되는 강력한 살균파장(253.7nm)이 물속에 들어있는 대장균, 일반세균, 곰팡이, 바이러스 등을 99.9%까지 멸균(살균)시켜 준다. 자외선유수살균기는 염소 등의 화학작용 없이 세균을 파괴시켜 살균해주기 때문에 물속에 인체에 유해한 물질을 남기지 않는다. 살균력이 강하고, 유량과 수질변동에 대한 적응력이 강한 소독방법으로 설치 및 유지관리가 용이하다.

Ultraviolet Light

Visible Light

Infrared Light

Nanometers (nm)

     ⚠ 램프 비산 방지 대책

       자외선(253.9nm, 184.9nm) 램프

       파손으로 인한 안전사고를 예방 할 수 있다.


  • 특수한 투명 재질 (고품질 불소수지)의 보호 튜브 적용
  • 외부 충격으로 인한 석영관 파손 시 유리 파편 비산방지
  • 감소하지 않는 높은 자외선 투과율, 강한 내구성
  • 비산으로 인해 위험이 발생 할 수 있는 곳에 적용
  • 수영장, 어린이물놀이장, 식품공장, 물탱크, 정수소독 등
화학물질을 이용하지 않는 인체에 안전한 살균
-  2차 오염물질이 생성되지 않음
- 자외선 가동 중에만 살균효과가 있고 잔존하지 않음
-  설치방법이 용이함(배관연결)
- BODY SUS 304(Option:SUS316L), 위생적이며 반영구적
-  효과에 비하여 전력소모가 적어 매우 경제적

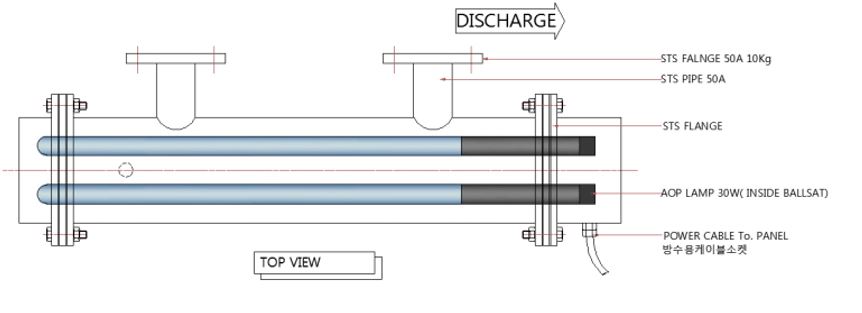

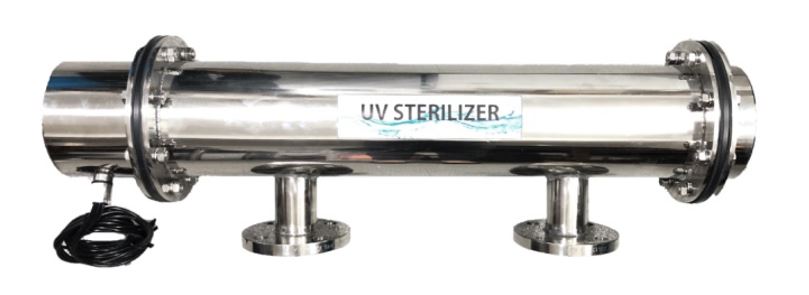

1. 자외선 수중형 살균기

   (UV STERILIZER SUBMERSIBLE & CHAMBER TYPE)

  • BODY & FLANGE  SUS 304
  • 안정기 내장형(출력거리제한없음)
  • 사용압력 10㎏/㎠ / 220V / 별도의 제어반은 옵션 사항입니다.

MODEL NO.

IN/
OUT
램프수량
CAPACITY
BODY
SIZE (mm)

JTH-UV-CT-50

50A

30W x 2

4 ㎥/h

125A x 900L

JTH-UV-CT-65

65A

30W x 2

4 ㎥/h

125A x 900L

JTH-UV-CT-80

80A

30W x 2

6 ㎥/h

125A x 900L

JTH-UV-CT-100

100A30W x 3

8 ㎥/h

150A x 900L

JTH-UV-CT-125

125A

30W x 4

10 ㎥/h

200A x 900L

* 상기 사양은 현장여건에 따라 변경 및 주문제작 가능

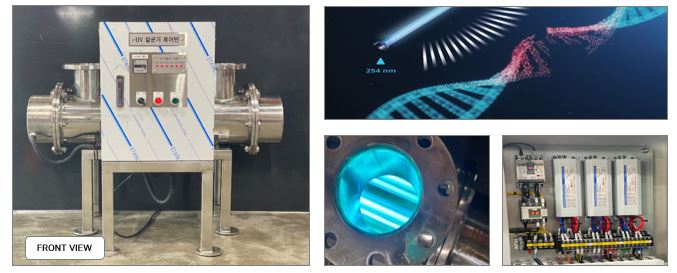

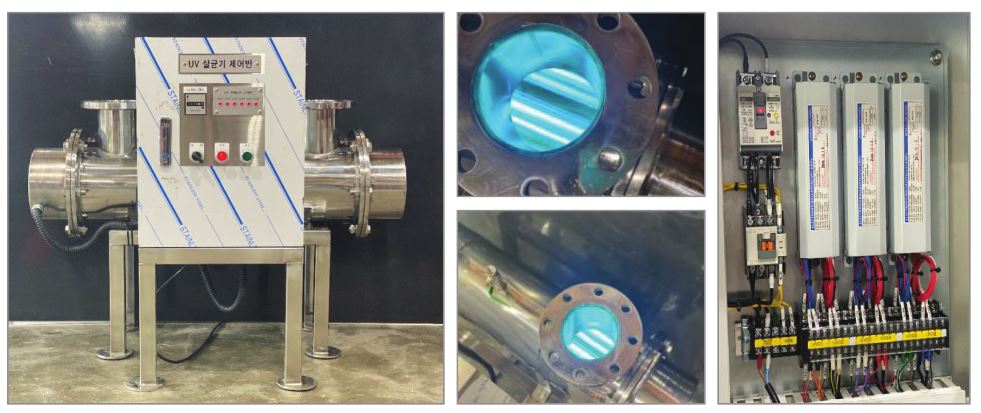

2. 자외선 유수형 살균기-건식 (UV STERILIZER PIPE IN LINE - DRY PIT TYPE)

  • 제어 컨트롤 포함 (내부 안정기 및 조작 제어반) 재질 : SUS 304
  • BODY & FLANGE  SUS 304  (OPTION : SUS 316)

MODEL

NO.

IN/
OUT
램프수량
CAPACITY
BODY
SIZE (mm)

JTH-UV-IN-1

25A

39W x 1

2.5 ㎥/h

980 x 220 x 220

JTH-UV-IN-2

40A

39W x 2

5.0 ㎥/h

980 x 450 x 650

JTH-UV-IN-3

40A

39W x 3

7.5 ㎥/h

980 x 450 x 650

JTH-UV-IN-4

50A

39W x 4

10.0 ㎥/h

980 x 450 x 650

JTH-UV-IN-5

50A

39W x 5

12.5 ㎥/h

980 x 450 x 650

JTH-UV-IN-6

50A

39W x 6

15.0 ㎥/h

980 x 450 x 650

JTH-UV-IN-7

65A

39W x 7

17.5 ㎥/h

980 x 450 x 650

JTH-UV-IN-8

65A

39W x 8

20.0 ㎥/h

980 x 550 x 700

JTH-UV-IN-9

65A

39W x 9

22.5 ㎥/h

980 x 550 x 700

JTH-UV-IN-10

65A

39W x 10

25.0 ㎥/h

980 x 550 x 800

JTH-UV-IN-11

65A

39W x 11

27.5 ㎥/h

980 x 550 x 800

JTH-UV-IN-12

65A

39W x 12

30.0 ㎥/h

980 x 550 x 800

JTH-UV-IN-13

80A

39W x 13

32.5 ㎥/h

980 x 550 x 800

JTH-UV-IN-14

80A

39W x 14

35.0 ㎥/h

980 x 650 x 1000

JTH-UV-IN-15

80A

39W x 15

37.5 ㎥/h

980 x 650 x 1000

* 상기 사양은 현장여건에 따라 변경 및 주문제작 가능

3. 자외선 침수형 살균기-수중 (UV STERILIZER SUBMERSIBEL - UNDER WATER TYPE)

•안정기 내장형(출력거리 제한없음) / 수평 및 수직으로  수조(물탱크) 설치 가능 / 220V / 수중설치 가능

MODEL NO.

램프수량
CAPACITY
BODY
SIZE (mm)

JTH-UV-SQ-1

30W x 2

48㎥/day (12hr)

250 x 200 x 930±10h

JTH-UV-SQ-2

30W x 3

72㎥/day (12hr)

250 x 200 x 930±10h

JTH-UV-SQ-3

30W x 4

96㎥/day (12hr)

250 x 200 x 930±10h

* 상기 사양은 현장여건에 따라 변경 및 주문제작 가능

4. 자외선 라인형-수중 (UV STERILIZER  PIPE IN LINE - SUBMERSIBLE TYPE)

•안정기 내장형(출력거리 제한없음) / 사용압력 10㎏/㎠ / 220V / 램프 점등 확인 강화유리 감시창 적용 / 수중설치 가능

MODEL

NO.

IN

OUT

램프수량

CAPACITY

BODY SIZE (㎜)

JTH-UV-LT-50

50A

40W x 2

6 ㎥/h

740L x 250

JTH-UV-LT-65

65A

40W x 2

6 ㎥/h

750L x 250

JTH-UV-LT-80

80A

60W x 3

15 ㎥/h

880L x 280

JTH-UV-LT-100

100A

60W x 3

15 ㎥/h

880L x 280

* 상기 사양은 현장여건에 따라 변경 및 주문제작 가능

5. 자동 여과 살균 3-way 시스템 (Filter Sterilization 3-way system)

바스켓필터와 샌드필터, 자외선 살균기의 3종 시스템으로 여과와 동시에 살균을 할 수 있는 포괄적 수처리 장치 시스템이다.  1차로 바스켓 필터에서는 각종 이물질 (머리카락, 낙엽, 쓰레기 등)을 제거 한다. 2차 샌드필터는 고농도의 SS 유입시에 여과와 동시에 중력에 의한 침전지 역할을 수행한다.  물에 함유된 탁도유발물질, 현탁물질(고형물)등을 흡착하였다가 자동으로 역세시켜 이물질을 배출 한다. 3차 자외선 유수살균기는 자외선 살균램프(UV Germicidal Lamp)를 이용하여 제작된 물 살균 시스템으로 배관(관로)의 특정 지점에 설치하며, 살균램프에서 발생되는 강력한 살균파장(253.7nm)으로 물속에  대장균, 일반세균, 바이러스 등을 99.9%까지 살균한다. 염소등 화학약품 투입 없이 살균하기 때문에 인체에 유해한 물질을 남기지 않으며 자외선 파장이 세포의 DNA를 손상시켜 이들의 번식을 막는다. 안전한 살균방법으로 수인성 질병을 예방할 수 있다.

UV 향균시험 성적서 번호 CT20-117683K 대장균 [Escherichia coli ATCC 25922] 살균력 99.9 %
UV 향균시험 성적서 번호 CT20-117683K 대장균 [Escherichia coli ATCC 25922] 살균력 99.9 %

MODEL

NO.

IN

OUT

CAPACITY

타입

JTI-GFS-50

50A

20 ㎥/h

여과1,2차+살균

JTI-GFS-65

65A

25 ㎥/h

여과1,2차+살균

* 상기 사양은 현장여건에 따라 변경 및 주문제작 가능
