■ A.O.P 오존 살균 시스템(Advanced Oxidation Process, AOP)

AOP(Advanced Oxidation Process, 고도산화처리공정)

오존 살균 시스템은 자외선(UV), 오존(O₃), 과산화수소(H₂O₂), 광촉매 (TiO₂) 등의 기술을 융합하여 강력한 산화력을 가진 OH 라디칼 (·OH)을 생성하는 고급 산화 처리 시스템이다. 이 시스템은 병원성 미생물(바이러스, 곰팡이, 세균 등)의 억제, 대장균 살균, 유기물 분해 및 악취 제거를 효과적으로 수행하며, 화학물질 사용 없이 친환경적인 살균 공정을 제공한다. 강력한 산화력을 기반으로 다양한 환경에서 안정적이고 효과적인 살균 및 정화 솔루션을 제공하며, 지속 가능성과 친환경성을 고려한 최적의 수처리 기술이다.


MOASOO AOP, Color Removal

핵심 기술 및 작동 원리

AOP 시스템에서 O₃는 무성방전법(Corona Discharge)과 광화학법(Photochemical Method)을 통해 생성된다.

➢ 무성방전법: 고전압을 가한 전극 사이에 세라믹판(Dielectric Barrier)을 설치하여 산소 분자(O₂)를 오존(O₃)으로 전환하는 방식이다. 높은 오존 농도(5~15% wt%) 생성 가능, 산업용 및 대규모 수처리 시설에서 활용

➢ 광화학법: 185nm파장의 VUV(진공자외선, Vacuum Ultraviolet) 램프를 이용하여 산소 분자를 광분해 (Photodissociation)하여 저농도(1~3% wt%)의 오존을 생성, 소형 시스템에서 높은 살균 및 산화 효과 제공

➢ 강력한 산화 작용을 통해 미생물과 유기물의 분해를 촉진하며, OH 라디칼 (·OH)과 반응하여 물속의 병원균을 효과적으로 제거한다.

적용 분야 및 효과

AOP 오존 시스템은 다양한 산업 및 환경 분야에서 활용되며, 물 및 공기 정화에 탁월한 효과를 제공한다.

➢ 정수 및 하·폐수 처리: 대장균, 바이러스, 조류 및 난분해성 유기물 제거

➢ 수영장 및 물놀이 시설: 화학약품 없이 효과적인 살균 및 청정한 수질 유지, 유해 미생물 및 부유물 제거

➢ 산업용 공정수: 냉각탑, 재순환수 및 배관 내 미생물 및 바이오필름 제거. 반도체, 식음료 공정 초순수 제조

➢ 공기 정화 및 악취 제거: 산업 배기가스, 폐수처리장 및 축산 시설 악취 저감, 휘발성 유기화합물(VOCs) 제거

-  박테리아/바이러스 살균, 탈색, 탈취, BOD, COD를 제거
-   물 살균, 소독 작용, 용존 산소의 증가 효과
-  화학적 잔류물이 남지 않아 2차 오염을 유발하지 않음
-  살균 및 유기물의 분해, 각종 유해물질 분해‧제거
-  OH 라디칼 생성으로 합성 물질,  발암성 물질(THM)의 산화
-  탁도를 일으키는 유기체를 파괴 시켜 탁도를 낮추고 수질을 맑게 함

-  THM 전구물질이나 맛, 냄새물질의 제거에 효과적

-  질소산화물(NOx)을 파괴 고순도의 오존을 형성
- 오존 OH·라디칼의 강력한 산화력으로 유기물질 등을 분해 - 염소 소독시 생성될 수 있는 트리할로메탄과 이취미를 생성하지 않음

                               OZONE 공정의  제어 가능 범위                                                                          A.O.P. 공정의  제어 가능 범위

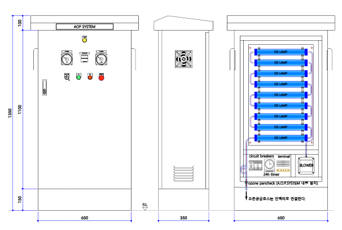

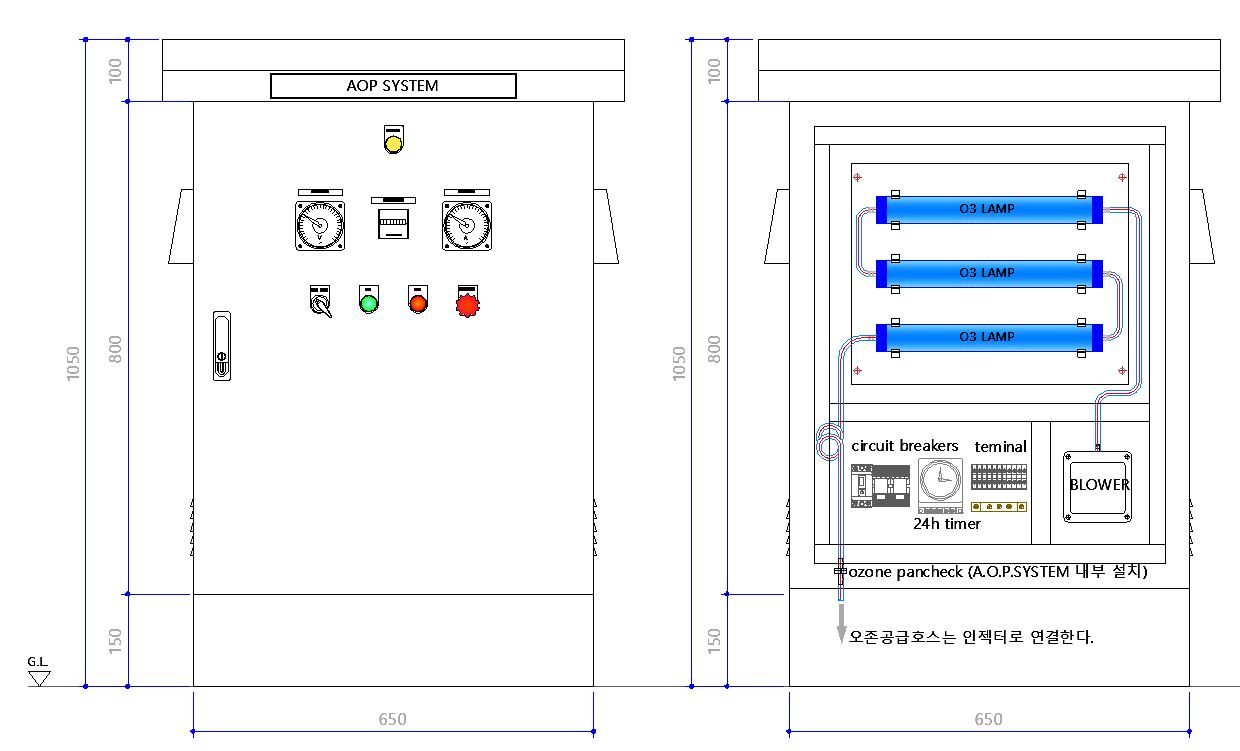

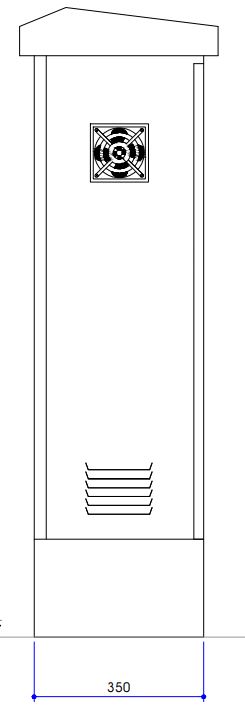

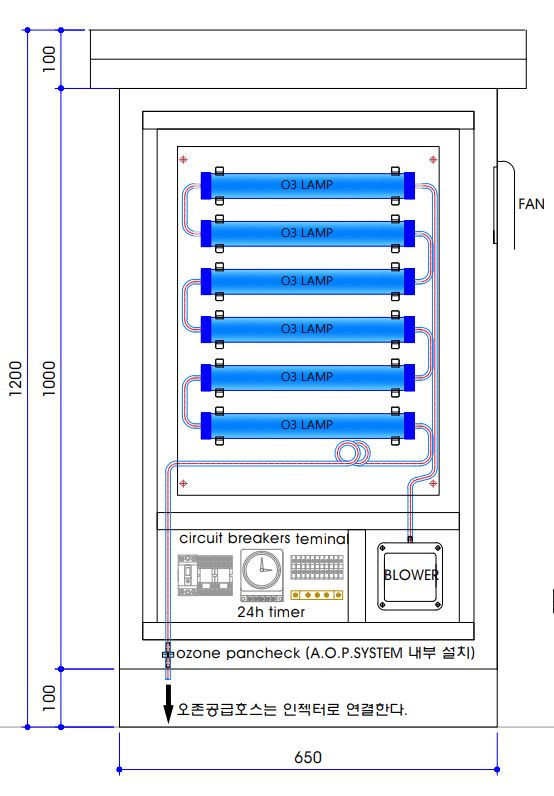

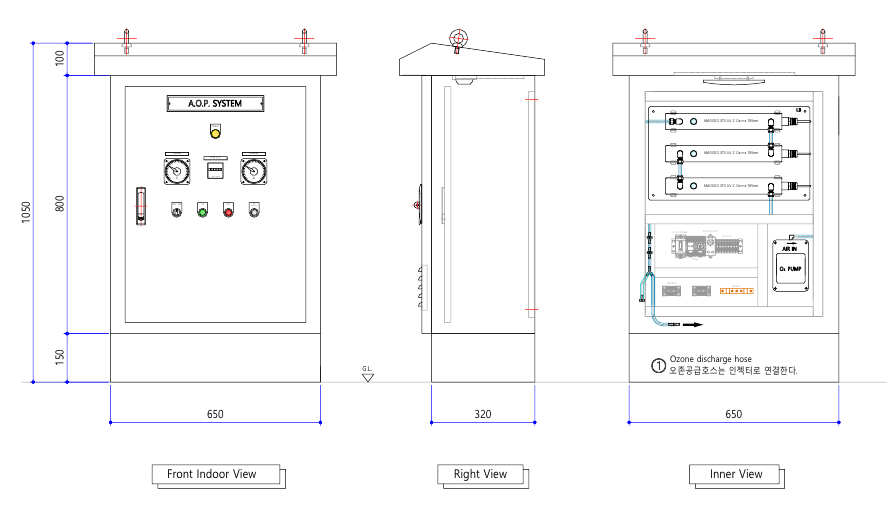

1. 판넬형 A.O.P. System (Ozone Lamp)_광화학법

인젝터 및 부속류 제공
인젝터 및 부속류 제공

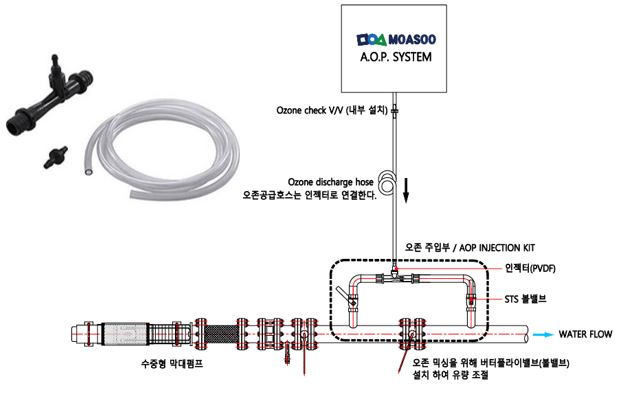

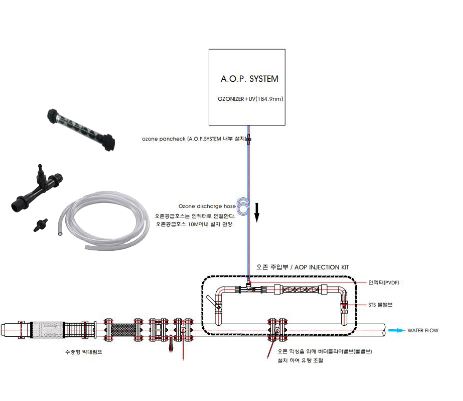

※  인젝터 설치시 후단압력은 전단압력보다 25~30% 낮아야 오존의 흡입(용해)이 됨.  메인 배관에 밸브를 설치하여 전후단의 압력차를 발생시켜야 함.

     설치방법 준수.  수조 내 순환펌프 PIPE LINE 에 BY-PASS 방식으로 설치한다.

MODEL NO.

CAPACITY
구성
SIZE (W x D x H) (mm)
TYPE

JTF-AOP-L3

3 ㎥/h

17W x 3

650 x 350 x 1000

STANDING TYPE

JTF-AOP-L6

6 ㎥/h

17W x 6

650 x 350 x 1200

STANDING TYPE

JTF-AOP-L9

9 ㎥/h

17W x 9

650 x 350 x 1300

STANDING TYPE

* 상기 사양은 현장여건에 따라 변경 및 주문제작 가능

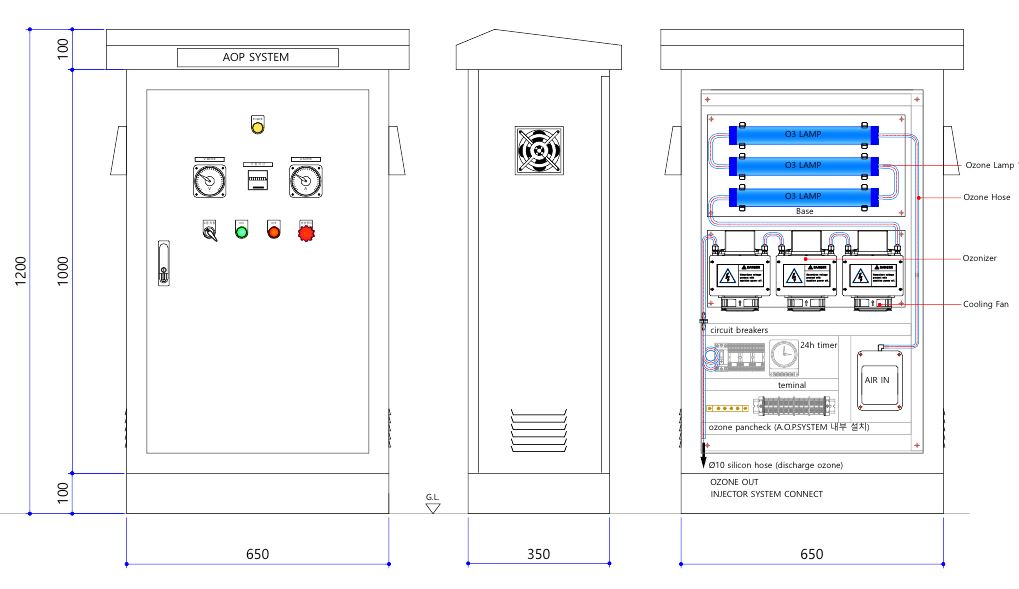

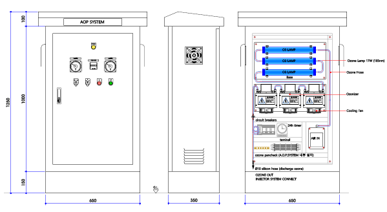

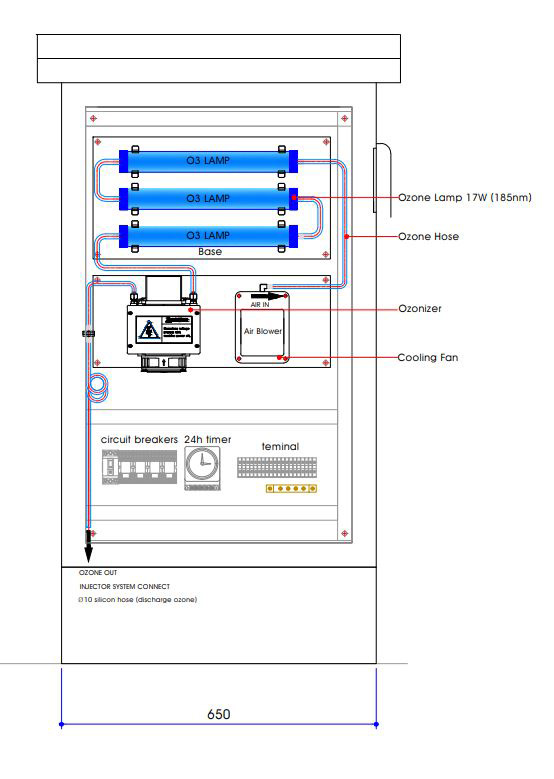

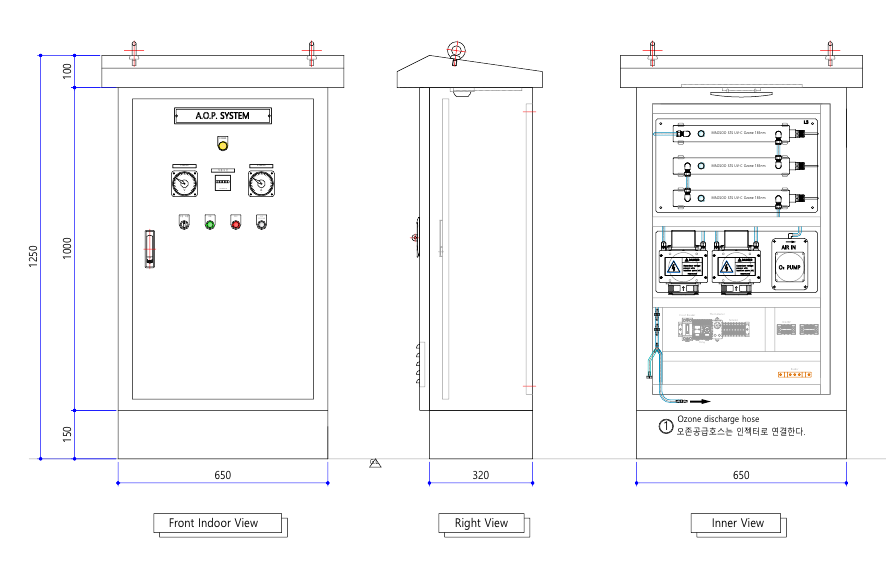

2. 판넬형 A.O.P. System (Ozonizer + Ozone Lamp)_광화학법+무성방전법

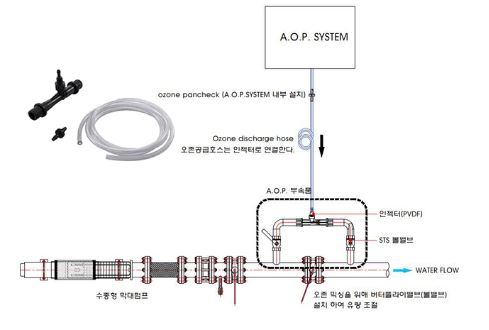

※  인젝터 설치시 후단압력은 전단압력보다 25~30% 낮아야 오존의 흡입(용해)이 됨.  메인 배관에 밸브를 설치하여 전후단의 압력차를 발생시켜야 함.

     설치방법 준수.  수조 내 순환펌프 PIPE LINE 에 BY-PASS 방식으로 설치한다. 인젝터 부속 키트는 STS304재질+인젝터 PVDF재질입니다.

MODEL NO.

CAPACITY
구성
SIZE (W x D x H) (mm)
TYPE

JTF-AOP-L3O1

10 ㎥/h

램프+오존발생기

650 x 350 x 1200

STANDING TYPE

JTF-AOP-L3O1(MG)

10 ㎥/h

램프+오존발생기(MG)

650 x 350 x 1200

STANDING TYPE

JTF-AOP-L3O2

15 ㎥/h

램프+오존발생기

650 x 350 x 1200

STANDING TYPE

JTF-AOP-L3O3

20 ㎥/h

램프+오존발생기

650 x 350 x 1200

STANDING TYPE

* 상기 사양은 현장여건에 따라 변경 및 주문제작 가능

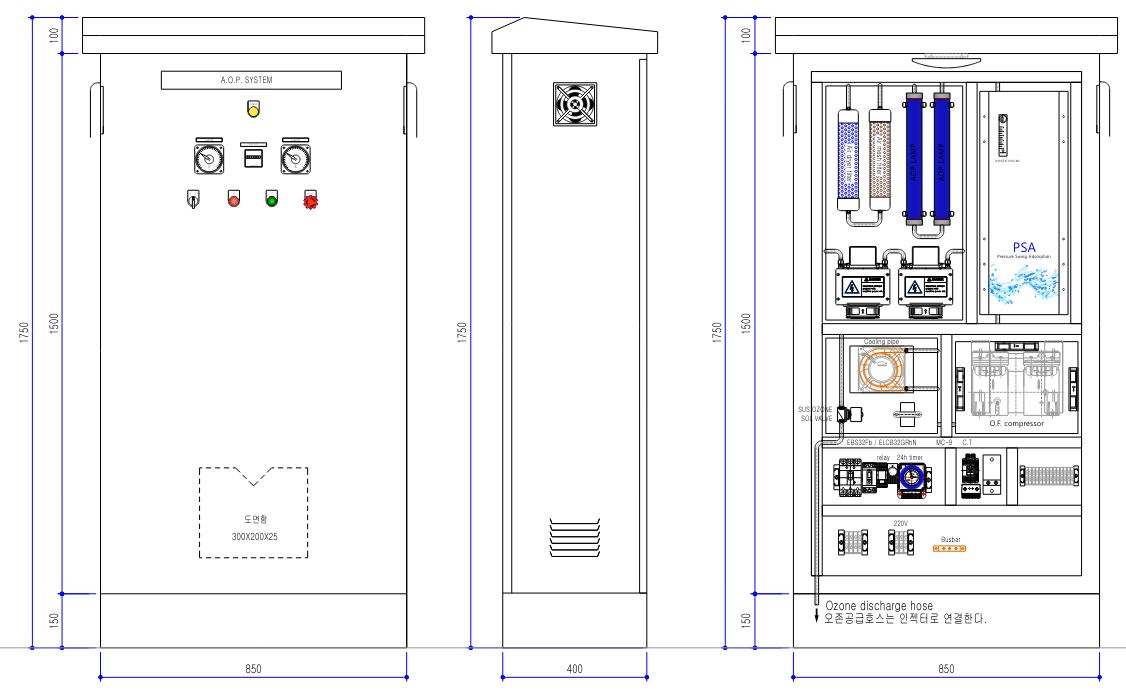

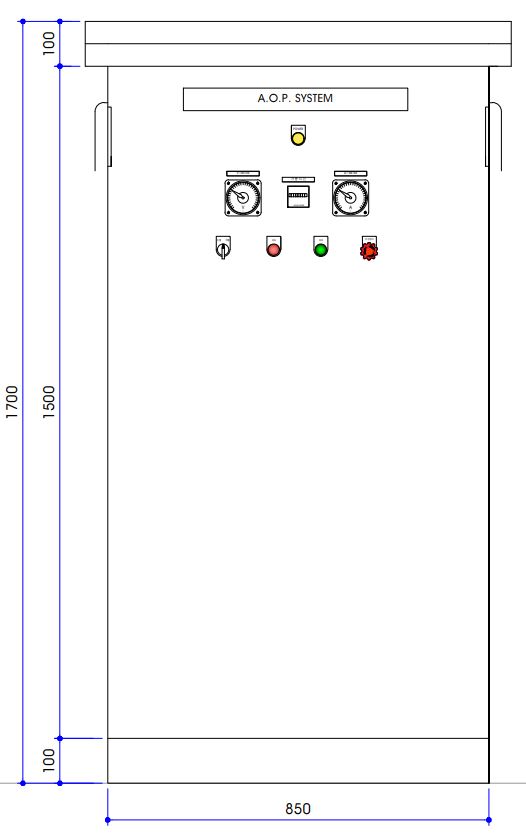

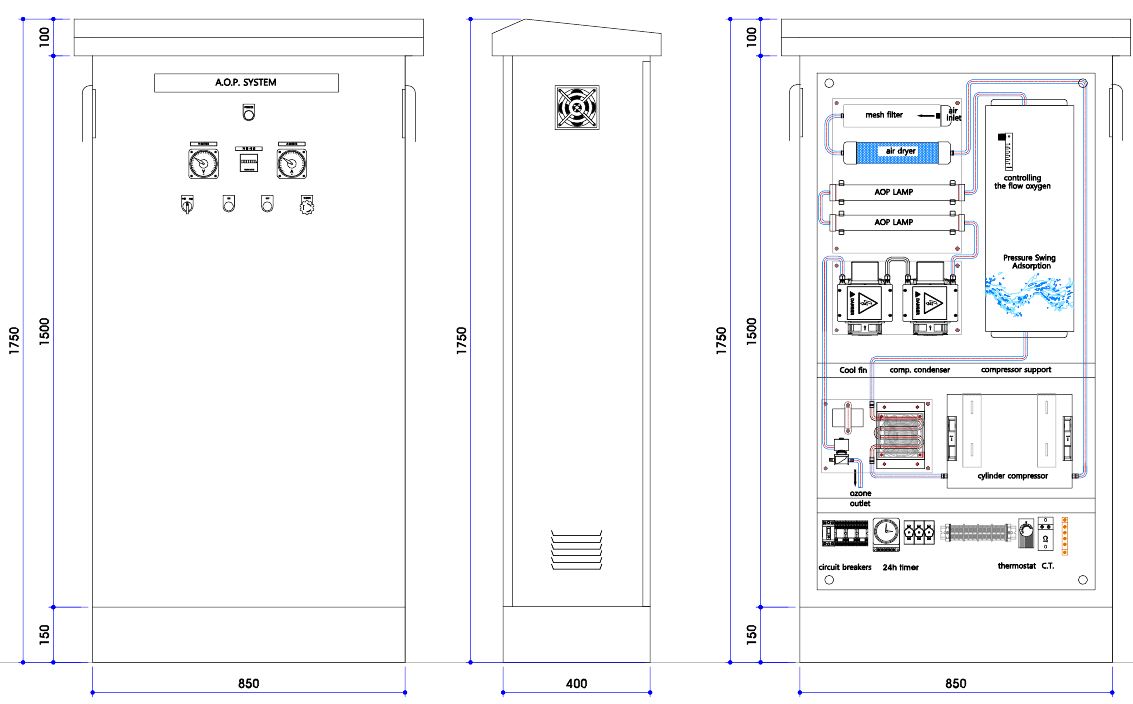

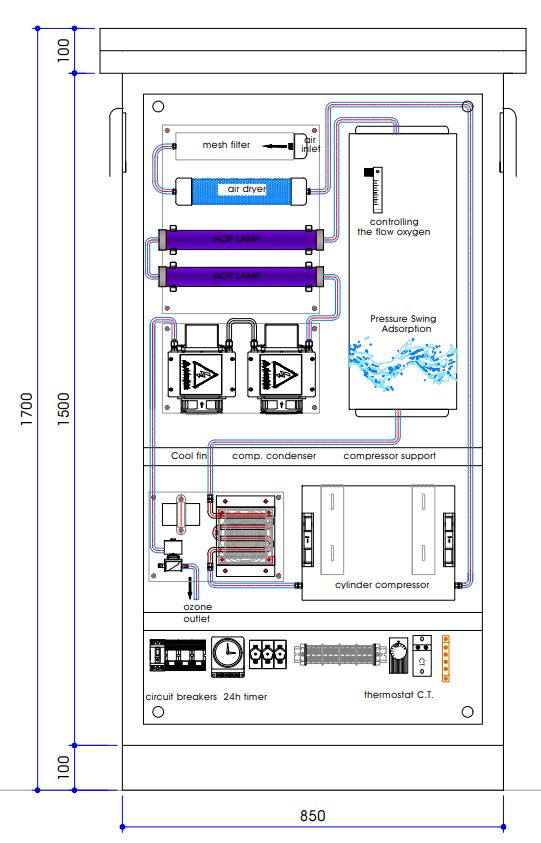

3. 판넬형 A.O.P. System (Oxygen Generator Type)

인젝터 및 부속류 제공
인젝터 및 부속류 제공

  AOP SYSTEM INJECTOR & STATICMIXER ?

•  INJECTOR PVDF-IN-15
•  STATIC MIXER UPVC-SM-15

※ 인젝터 설치 시, 후단 압력은 전단 압력보다 25~30% 낮아야 오존이 효과적으로 흡입되며, 인젝터를 통해 흐르면서 용해된다. 이를 위해 메인 배관에 조절 밸브를 설치하여 전후단의 압력 차이를 조성해야 한다.설치는 반드시 표준 절차를 준수하여 수행해야 하며, 수조 내 순환펌프의 파이프라인에 바이패스(By-pass) 방식으로 인젝터를 배치하여 안정적인 오존 주입이 가능하도록 설계해야 한다.

MODEL NO.

CAPACITY
구성
SIZE (W x D x H) (mm)
TYPE


AOP-O1L2O2



30 ㎥ /hr


- Oxygen Generator

- Ozone Generator part

- Pressure Swing Adsorption

- Oil free compressor

- Air filter & dryer


850 x 400 x 1700


STANDING TYPE


AOP-O1L2O3


40 ㎥ /hr



850 x 400 x 1700



STANDING TYPE


* 상기 사양은 현장여건에 따라 변경 및 주문제작 가능

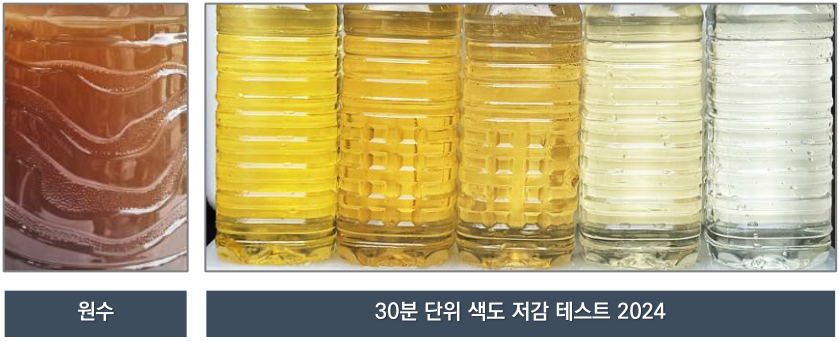

✓ JTF-AOP_ 염화칼슘 및 고농도 유기물이 혼합된 시료의 탈색, 탈취, 유기물 분해 효과 테스트 2024

• 본 실험은 오존(O₃)의 강력한 산화 능력을 활용하여 염화칼슘 및 유기물이 혼합된 시료의 탈색, 탈취, 유기물 분해 효과를 평가 하기 위해 진행 됨.

• 오존의 산화 메커니즘 : 오존(O₃)은 강력한 산화제로, 산화 환원 전위(E₀)가 2.07V로 염소(1.36V)보다 높은 반응성을 가진다.

• 반응식: O₃ + H₂O → 2•OH + O₂ • 최적 온도 범위 20~25℃

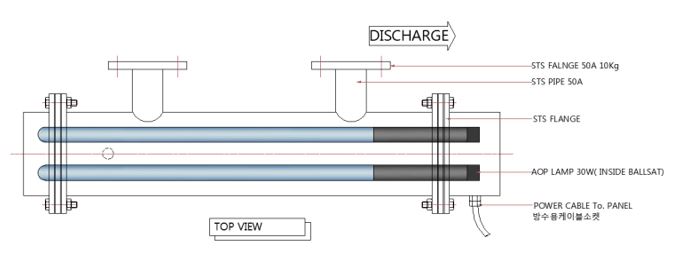

4.  수중형 A.O.P(UVO₃)SYSTEM (Submersible Chamber Type)

            모아수 오존 램프(AOP LAMP)는 안정기(BALLASTER)와 일체형으로 완전 방수형이며, 출력거리에 제한이 없습니다.
  •     O₃는 H₂O와 반응하여 강력한 살균력을 지닌 산소(O) radical과 수산화(OH) radical을 형성 함
  •      수산화(OH)radical은 순간의 반응으로 불소다음의 강력한 살균, 산화력을 지님
  •      안정기 내장형(출력거리 제한 없음) / 사용압력 10㎏/㎠ / 220V / 별도의 제어반(컨트롤러)은 사용자 옵션 사항입니다.
모아수 램프 파손 파편 유출 시험
모아수 램프 파손 파편 유출 시험
모아수 램프 파손 파편 유출 시험
모아수 램프 파손 파편 유출 시험

⚠ 램프 비산 방지 대책

  자외선(253.9nm, 184.9nm) 램프

  파손으로 인한 안전사고를 예방 할 수 있다.

  • 특수한 투명 재질 (고품질 불소수지)의 보호 튜브 적용
  • 외부 충격으로 인한 석영관 파손 시 유리 파편 유출(비산) 방지
  • 감소하지 않는 높은 자외선 투과율, 강한 내구성
  • 비산으로 인해 위험이 발생 할 수 있는 곳에 적용
  • 수영장, 어린이물놀이장, 식품공장, 물탱크, 정수소독 등

램프형 살균기 컨트롤러 JTG-UVC-CP-400

  • 입/출력: AC 220V, 60Hz  / 최대 400W
  • 크기:  120W x 100H x 50D mm
  • 기록가능한 최대 시간: 9999시간
  • 디스플레이: LED 디스플레이 (실시간 램프 상태 표시)

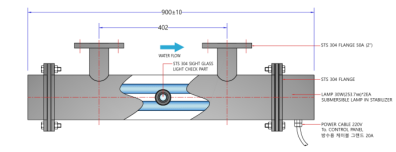

BODY & FLANGE  SUS 304, 챔버형 타입

MODEL NO.

IN/OUT
램프수량
CAPACITY
BODY SIZE (mm)
TYPE

JTG-AOP-CT-40

40A

30W x 1

3 ㎥/h

125A x 900L

챔버/실린더 타입

JTG-AOP-CT-50

50A

30W x 2

6 ㎥/h

125A x 900L

챔버/실린더 타입

JTG-AOP-CT-65

65A

30W x 2

6 ㎥/h

125A x 900L

챔버/실린더 타입

JTG-AOP-CT-80

80A

30W x 3

9 ㎥/h

150A x 900L

챔버/실린더 타입

JTG-AOP-CT-100

100A

30W x 4

12 ㎥/h

200A x 900L

챔버/실린더 타입

* 상기 사양은 현장여건에 따라 변경 및 주문제작 가능


4.  수중형 A.O.P(UVO₃)SYSTEM (Submersible In-Line Type)

            모아수 오존 램프(AOP LAMP)는 안정기(BALLASTER)와 일체형으로 완전 방수형이며, 출력거리에 제한이 없습니다.
  •     O₃는 H₂O와 반응하여 강력한 살균력을 지닌 산소(O₂) radical과 수산화(OH) radical을 형성 함
  •      수산화(OH)radical은 순간의 반응으로 불소다음의 강력한 살균, 산화력을 지님
  •      안정기 내장형(출력거리 제한 없음) / 사용압력 10㎏/㎠ / 220V / 별도의 제어반(컨트롤러)은 사용자 옵션 사항입니다.
  •      pH가 중성이며 물의 산성 또는 알칼리성의 조화에 영향을 주지 않음.
  •     오존은 금속 표면과 반응하여 강력한 산화피막을 형성하여 부식을 방지하고 배관 및 장비의 수명을 연장시킴.
  •     오존은 염소보다 수백배 빠른 살균능력을 가지고 있으며, 수중에서도 염소계 살균보다 7배의 살균력을 보유하며 잔류성이 없음.
  •     효과 : 수중에 100,000 개/mL의 대장균이 존재할 경우, 오존 0.96mg/L에 약 5초간 접촉 시 100%의 사멸율을 보임.

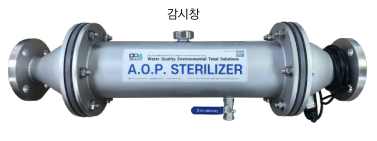

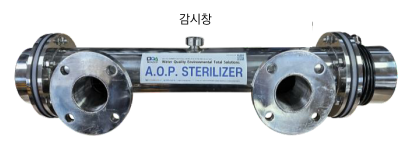

  •     BODY & FLANGE  SUS 304, 램프 점등 확인 감시창 적용, 라인타입 설치용

Vacumm UV Lamp : λ = 184.9nm  오존 및 OH라디칼 생성반응

          BODY & FLANGE  SUS 304, 라인형 타입

MODEL NO.

IN/OUT
램프수량
CAPACITY
BODY SIZE (mm)
TYPE

JTG-AOP-LT-50

50A

40W x 2

8 ㎥/h

730L x 250

라인타입

JTG-AOP-LT-65

65A

40W x 2

8 ㎥/h

740L x 250

라인타입

JTG-AOP-LT-80

80A

60W x 3

18 ㎥/h

880L x 280

라인타입

JTG-AOP-LT-100

100A

60W x 3

18 ㎥/h

890L x 280

라인타입

JTG-AOP-LT-125
125A60W x 3

18 ㎥/h

910L x 300

라인타입

* 상기 사양은 현장여건에 따라 변경 및 주문제작 가능

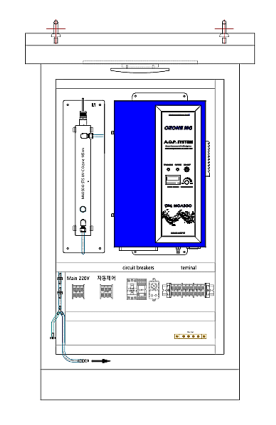

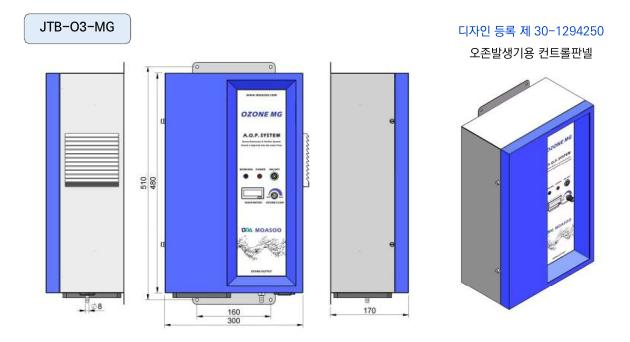

6. 속판형 A.O.P. SYSTEM (Ozone Lamp – Mount Type)

※  인젝터 설치시 후단압력은 전단압력보다 25~30% 낮아야 오존의 흡입(용해)이 됨.  메인 배관에 밸브를 설치하여 전후단의 압력차를 발생시켜야 함.

     설치방법 준수.  수조 내 순환펌프 PIPE LINE 에 BY-PASS 방식으로 설치한다.

MODEL NO.

CAPACITY
오존 공급 방식
SIZE (W x D x H) (mm)
TYPE

JTB-O3-MG

Max 10 ㎥/h

인젝터 주입 방식

300 x 170 x 500

Wall fixing type

  A.O.P. SYSTEM

      (Advanced Oxidation Process - 고도산화처리공정)

AOP(Advanced Oxidation Process, 고도산화처리공정) 오존 살균 시스템은 자외선(UV), 오존(O₃), 과산화수소(H₂O₂), 광촉매 (TiO₂) 등의 기술을 융합하여 강력한 산화력을 가진 OH 라디칼 (·OH)을 생성하는 고급 산화 처리 시스템이다. 이 시스템은 병원성 미생물(바이러스, 곰팡이, 세균 등)의 억제, 대장균 살균, 유기물 분해 및 악취 제거를 효과적으로 수행하며, 화학물질 사용 없이 친환경적인 살균 공정을 제공한다. 강력한 산화력을 기반으로 다양한 환경에서 안정적이고 효과적인 살균 및 정화 솔루션을 제공하며, 지속 가능성과 친환경성을 고려한 최적의 수처리 기술이다.

오존

냄새 & 바이러스

.

산화

- 물 살균(수질정화), 소독작용
-  용존 산소의 증가 효과
- 박테리아/바이러스 살균, 탈색, 탈취, BOD, COD를 제거
-  UV(184.9nm)에 의한 직접적 광분해 (O3+UV)
- 화학적 잔류물이 남지 않아 2차 오염을 유발하지 않음-  냉각탑의 살균 및 유기물의 분해
- OH 라디칼 생성으로 합성 물질,  발암성 물질(THM)의 산화- 각종 유해물질 분해‧제거
- 오존 단독처리보다 살균, 산화력 극대화- 질소산화물(NOx)을 파괴 고순도의 오존을 형성

1.  판넬형 A.O.P. SYSTEM (ONLY OZONE LAMP TYPE)

MODEL NO.

CAPACITY
구성
SIZE (S x D x H)

JTF-AOP-L3

3 ㎥/h

17W x 3

650 x 350 x 1000

JTF-AOP-L6

6 ㎥/h

17W x 6

650 x 350 x 1200

JTF-AOP-L9

9 ㎥/h

17W x 9

650 x 350 x 1300

* 상기 사양은 현장여건에 따라 변경 및 주문제작 가능

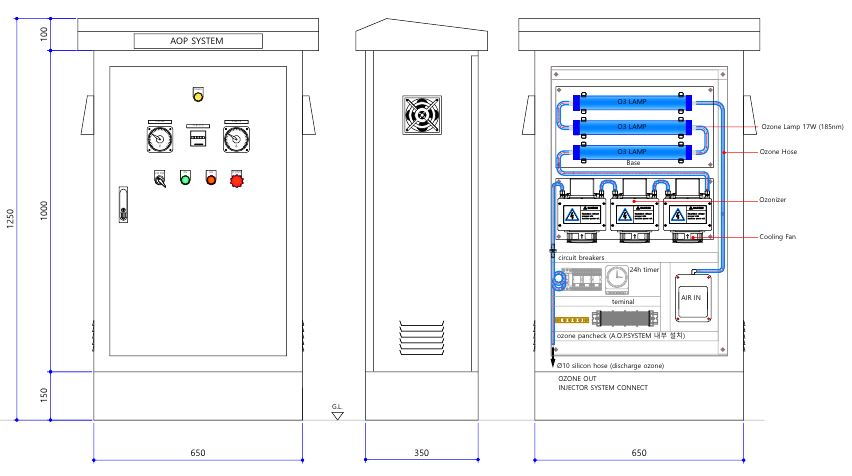

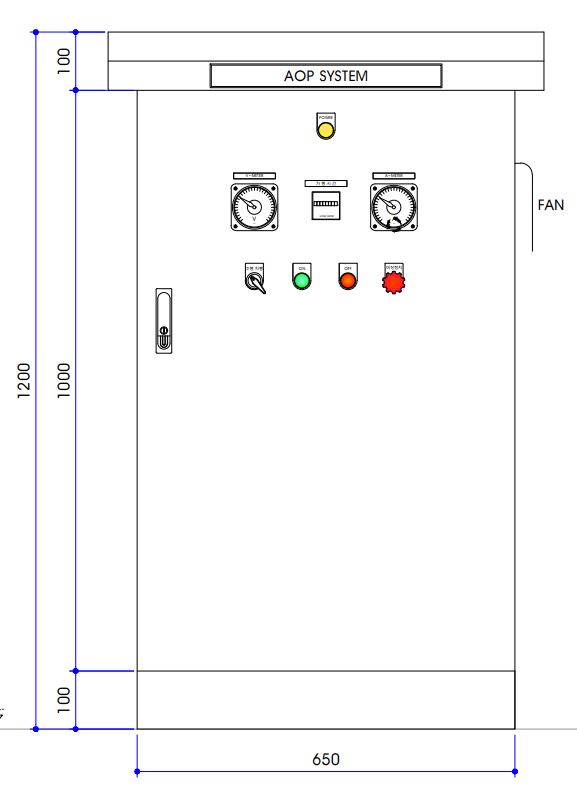

2.  판넬형 A.O.P. SYSTEM (OZONIZER+LAMP TYPE)

MODEL

NO.

CAPACITY
구성
SIZE
(W x D x H)

JTF-AOP-L3O1

10 ㎥/h

램프+오존발생기

650 x 350 x 1200

JTF-AOP-L3O2

15 ㎥/h

램프+오존발생기

650 x 350 x 1200

JTF-AOP-L3O3

20 ㎥/h

램프+오존발생기

650 x 350 x 1200

* 상기 사양은 현장여건에 따라 변경 및 주문제작 가능

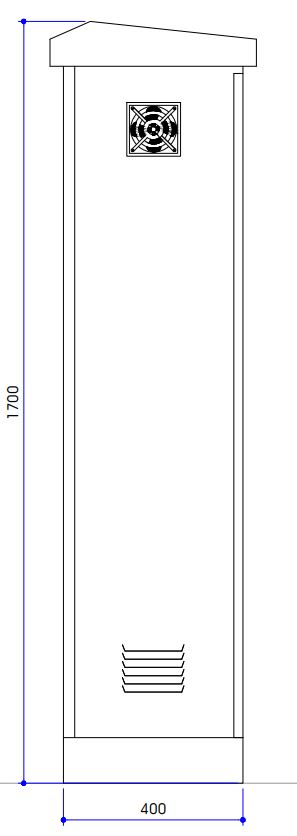

3.  판넬형 A.O.P. SYSTEM (OXYGEN GENERATOR TYPE)

  AOP SYSTEM INJECTOR

        & STATICMIXER ?

PVDF 인젝터

 STATIC MIXER

※  인젝터 설치시 후단압력은 전단압력보다 25~30% 낮아야 오존이 흡입되어 인젝터를 통해 흐르며 용해 됨.  메인 배관에 밸브를 설치하여 전후단의 압력차를 발생

시켜야 함. 설치방법 준수.  수조 내 순환펌프 PIPE LINE 에 BY-PASS 방식으로 설치한다.

MODEL

NO.

CAPACITY

구성

SIZE

 (W x D x H)

AOP-O1L2O2

30 ton/hr

- Ozone lamp

- Ozone Generator

- Pressure Swing

  Adsorption

- Oil free compressor

- Air filter & dryer

850 x 400 x 1700

AOP-O1L2O3

40 ton/hr

850 x 400 x 1700

* 상기 사양은 현장여건에 따라 변경 및 주문제작 가능


4.  수중형 A.O.P. (UVO³)

    (SUBMERSIBLE TYPE/IN SIDE BALLASTER)

  •      O³는 H₂O와 반응하여 강력한 살균력을 지닌 산소(O) radical과 수산화(OH) radical을 형성 함
  •      수산화(OH)radical은 순간의 반응으로 불소다음의 강력한 살균, 산화력을 지님
  •      안정기 내장형(출력거리 제한 없음) / 사용압력 10㎏/㎠ / 220V / 별도의 제어반(컨트롤러)은 사용자 옵션 사항입니다.

     ⚠ 램프 비산 방지 대책

       자외선(253.9nm, 184.9nm) 램프

       파손으로 인한 안전사고를 예방 할 수 있다.


  • 특수한 투명 재질 (고품질 불소수지)의 보호 튜브 적용
  • 외부 충격으로 인한 석영관 파손 시 유리 파편 비산방지
  • 감소하지 않는 높은 자외선 투과율, 강한 내구성
  • 비산으로 인해 위험이 발생 할 수 있는 곳에 적용
  • 수영장, 어린이물놀이장, 식품공장, 물탱크, 정수소독 등

MODEL

NO.

IN

OUT

램프수량

CAPACITY

BODY SIZE (㎜)

JTG-AOP-CT-40

40A

30W x 1

3 ㎥/h

125A x 900L

JTG-AOP-CT-50

50A

30W x 2

6 ㎥/h

125A x 900L

JTG-AOP-CT-65

65A

30W x 2

6 ㎥/h

125A x 900L

JTG-AOP-CT-80

80A

30W x 3

9 ㎥/h

150A x 900L

JTG-AOP-CT-100

100A

30W x 4

12 ㎥/h

200A x 900L

* 상기 사양은 현장여건에 따라 변경 및 주문제작 가능


※ 동절기 관리 : 하부 드레인 배관을 열어 잔여수를 배수 시킨 후 다시 밸브를 닫아 오염수 유입을 막는다. 동절기 대비 배수를 하지 않을 경우 동파로 인한 파손이 일어 날 수 있다.

MODEL

NO.

IN

OUT

램프수량

CAPACITY

BODY SIZE (㎜)

JTG-AOP-LT-50

50A

40W x 2

8 ㎥/h

740L x 250

JTG-AOP-LT-65

65A

40W x 2

8 ㎥/h

750L x 250

JTG-AOP-LT-80

80A

60W x 3

18 ㎥/h

880L x 280

JTG-AOP-LT-100

100A

60W x 3

18 ㎥/h

880L x 280

JTG-AOP-LT-125

125A

60W x 3

18 ㎥/h

910L x 300

* 상기 사양은 현장여건에 따라 변경 및 주문제작 가능
