■ 바이오필름 수처리 여과기 (Biofilm Filter - Pad, Ball)

바이오필터는 TPPC(Thermo-Polypropylene Compounds) or TPEC(Thermo-Polyethylene Compounds) 재질로, 구조, 표면적, 밀도에 따라 다양한 형태로 설계된다. 본 필터는 다층 구조와 단계적 여과 시스템을 적용하여 견고성과 개방적인 설계를 갖춘 제품으로, 수처리 공정에서 균일한 물 흐름과 분포를 유지하여 채널링(Channelling) 현상과 혐기성 조건을 효과적으로 방지한다. 유입수를 필터에 투과시키는 과정에서 필터 표면에 형성된 바이오필름(Biofilm*)을 활용하여 수처리 하는 방식이다. 바이오필름 내 미생물은 원수 내 오염물질을 흡착, 여과 및 분해하여 정화 과정을 거치며, 이 과정에서 질산화 작용(Nitrification)이 이루어져 질소 제거 효과를 극대화할 수 있다. 또한, 본 필터는 박테리아가 서식할 수 있도록 최적 화된 내부 분할 공간을 제공하여 광범위한 여과 표면적을 확보하며, 안정적인 미생물 군집이 형성될 수 있는 환경을 조성한 다. 3차원 구조의 필터 디자인은 세척 및 유지보수를 용이하게 하며, 낮은 침전물 생성량을 유지할 수 있다. 이처럼 물리적 여과와 생물학적 여과를 결합한 바이오필터 시스템은 단계적 정화 공정을 통해 오염물질 제거 성능을 극대화하며, 유지관리가 용이하여 정수, 하·폐수 처리, 양식장 및 수생태 복원 등의 다양한 환경 분야에서 활용될 수 있다.

 생물막(生物膜) : 미생물막(微生物膜, 영어: biofilm)

미생물의 집합체로, 부착표면에 세포들이 서로 달라붙은 것이다. 습기가 있는 단단한 물질의 표면에 붙어있는 유기물질과 무기물질, 세균군락 결합체로 치아의 표면에 붙은 플라그와 비슷한 것이다. 미생물막은 대부분의 개울이나 강의 바닥에 있는 바위와 자갈에서 발견할 수 있다.


※ 수중 암모니아 (NH3)는 니트로소모나스 (Nitrosomonas)박테리아에 의해 아질산염(NO2)으로 분해 가 된다. 니트로소모나스(Nitrosomonas)박테리아가 암모니아를 아질산염으로 분해한 후 아질산염은 니트로박터(Nitrobacter)박테리아에 의해 질산염(NO3)으로 분해한다. 산소의 공급을 원할히 하기위해 담수된 물을 순환운영하고 일정시간 깨끗한 물을 투입, 환수하여 관리 한다. 즉, 암모니아질소(NH3-N), 아질산성 질소(NO2-N), 질산성질소(NO3-N)의 생화확적 작용을 거쳐 정화된다.

1) PH 적정범위: 7.0 -9.4 2) 용존산소 적정범위: 2.0mg/L이상

-  외부로부터 유입되는 부유물(SS) 제거 및 질소, 인의 제거 효과

-  펌프나 노즐의 막힘을 방지 (필터) / 간단한 유지 관리

-  생물학적 여과를 통해  질산화 박테리아 배양-  생물학적 여과 및 물리적 여과 효과를 제공 (토탈 솔루션)
-  4 단계 밀도 패드로  심층(Depth type) 단계적 여과 가능-  필터는 유지 관리가 편하고 반영구적으로 사용할 수 있음
-  필터 내 불필요한 박테리아의 손실 방지-  3차원 기하학적 구조를 가진 여과재로 표면적 최대화
-  별도의 정화펌프를 설치하여 단독운영시 효과 증대-  Ball type : 무독성 PP소재의 다공성 생물학적 여과 볼

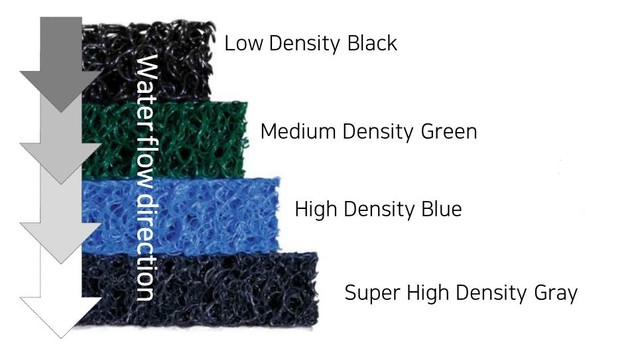

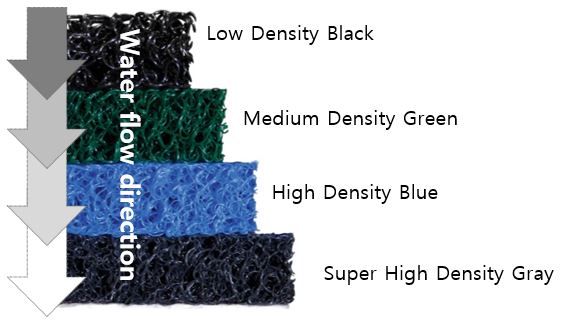

Low Density – 1.8 mm Fiber Diameter
Low Density – 1.8 mm Fiber Diameter
Medium Density – 0.9 mm Fiber Diameter
Medium Density – 0.9 mm Fiber Diameter
High Density – 0.6 mm Fiber Diameter
High Density – 0.6 mm Fiber Diameter
Super High Density – 0.45 mm Fiber Diameter
Super High Density – 0.45 mm Fiber Diameter

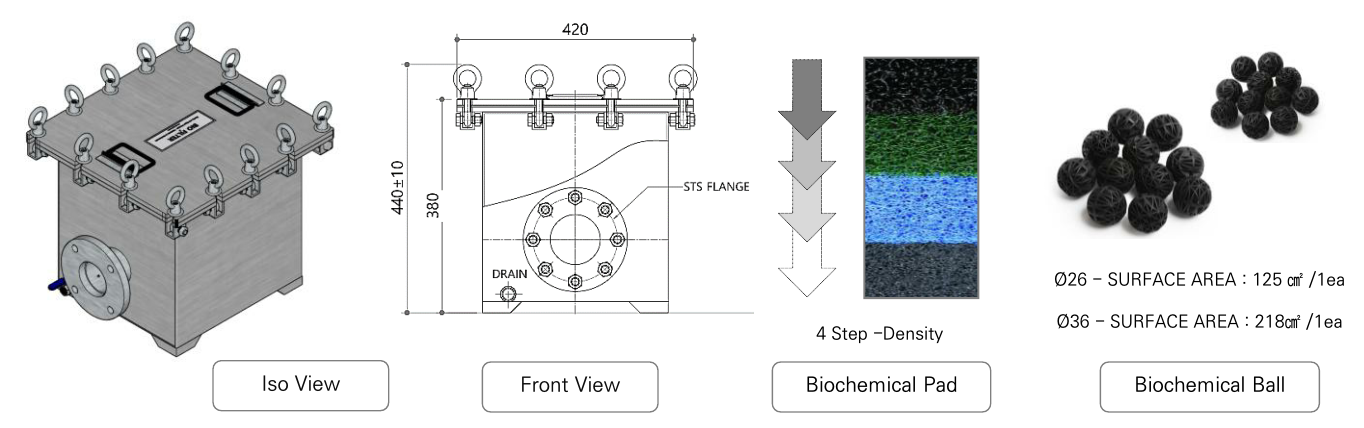

A. 바이오필름 여과기 – 소형

MODEL NO.

IN/OUT
CAPACITY

BODY SIZE (㎜) (WxDxH)

TYPE
사용온도

JTI-BOF-P-50

50A

20㎥/h

440*420*440±10h

PAD

60℃ 이하

JTI-BOF-P-65

65A

30㎥/h

440*420*440±10h

PAD

60℃ 이하

JTI-BOF-P-80

80A

40㎥/h

440*420*440±10h

PAD

60℃ 이하

JTI-BOF-P-100

100A

50㎥/h

440*420*440±10h

PAD

60℃ 이하

JTI-BOF-B-50

50A

20㎥/h

440*420*440±10h

BALL

60℃ 이하

JTI-BOF-B-65

65A

30㎥/h

440*420*440±10h

BALL

60℃ 이하

JTI-BOF-B-80

80A

40㎥/h

440*420*440±10h

BALL

60℃ 이하

* 상기 사양은 현장 여건에 따라 변경 및 주문 제작 가능 / 박스형외 인라인(라인형)으로 제작가능 별도 견적 문의

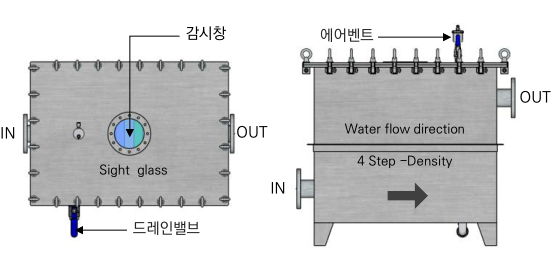

B. 바이오필름 여과기 – 대형

- Material: STS304 Tank, STS304 Pipe S10

- Monitoring sight glass : STS304 Flanged type
- 역세가 필요 없으며 여재에 흡착된 이물질은 세척하여 재사용
- 대형 감시창이 적용으로 시각적 개방감과 유지관리가 용이함
- 수두손실 최소화 설계로 여과시 유량(연출)에 영향을 주지 않음

Material: STS304 Tank
Material: STS304 Tank
Monitoring sight glass STS304
Monitoring sight glass STS304

* JTI-BOF-M50  모델 적용 사진

MODEL NO.IN/OUT
CAPACITY

BODY SIZE (㎜)

TYPE
비고

JTI-BOF-M50

50A

20㎥/h

540*800*700h

Step 4 Different Density Pad

Sight glass

JTI-BOF-M65

65A

30㎥/h

540*800*800h

Step 4 Different Density Pad

Sight glass

JTI-BOF-M80

80A

40㎥/h

540*800*900h

Step 4 Different Density Pad

Sight glass

* 상기 사양은 현장여건에 따라 변경 및 주문제작 가능

 바이오필름 수처리 여과기 (BIOFILM FILTER-STS - PAD, BALL)

바이오필터는 TPPC(Thermo-Polypropylene Compounds) or TPEC(Thermo-Polyethylene Compounds) 재질로, 구조, 표면적, 밀도에 따라 다양한 형태로 설계된다. 본 필터는 다층 구조와 단계적 여과 시스템을 적용하여 견고성과 개방적인 설계를 갖춘 제품으로, 수처리 공정에서 균일한 물 흐름과 분포를 유지하여 채널링(Channelling) 현상과 혐기성 조건을 효과적으로 방지한다. 유입수를 필터에 투과시키는 과정에서 필터 표면에 형성된 바이오필름(Biofilm*)을 활용하여 수처리 하는 방식이다. 바이오필름 내 미생물은 원수 내 오염물질을 흡착, 여과 및 분해하여 정화 과정을 거치며, 이 과정에서 질산화 작용(Nitrification)이 이루어져 질소 제거 효과를 극대화할 수 있다. 또한, 본 필터는 박테리아가 서식할 수 있도록 최적 화된 내부 분할 공간을 제공하여 광범위한 여과 표면적을 확보하며, 안정적인 미생물 군집이 형성될 수 있는 환경을 조성한 다. 3차원 구조의 필터 디자인은 세척 및 유지보수를 용이하게 하며, 낮은 침전물 생성량을 유지할 수 있다. 이처럼 물리적 여과와 생물학적 여과를 결합한 바이오필터 시스템은 단계적 정화 공정을 통해 오염물질 제거 성능을 극대화하며, 유지관리가 용이하여 정수, 하·폐수 처리, 양식장 및 수생태 복원 등의 다양한 환경 분야에서 활용될 수 있다.


생물막(生物膜) : 미생물막(微生物膜, 영어: biofilm)

미생물의 집합체로, 부착표면에 세포들이 서로 달라붙은 것이다. 습기가 있는 단단한 물질의 표면에 붙어있는 유기물질과 무기물질, 세균군락 결합체로 치아의 표면에 붙은 플라그와 비슷한 것이다. 미생물막은 대부분의 개울이나 강의 바닥에 있는 바위와 자갈에서 발견할 수 있다.

A. 바이오필름 여과기 – 소형

  • 외부로부터 유입되는 부유물(SS) 제거, 녹조 발생 최소화
  • 펌프나 노즐의 막힘을 방지 (필터) / 간단한 유지관리
  • 생물학적 여과를 통해  질산화 미생물 집단 배양
  • 생물학적 여과 및 물리적 여과 효과를 동시에 제공
  • 4단계의 다층(Depth type) 여과 방식으로 단계적 여과 가능
  • 필터는 유지관리가 편하고 반영구적으로 사용할 수 있음
  • 수중 필터내에서 자연적으로 발생하는 박테리아를 사용
  • Ball : 무독성 PP소재의 다공성 생물학적 여과 볼
  • 별도의 정화펌프를 설치하여 단독운영시 효과 증대
  • 3차원 기하학적 구조를 가진 여과재로 표면적 최대화

MODEL

NO.

IN/
OUT
CAPACITY

BODY SIZE (㎜)

TYPE

JTI-BOF-P-50

50A

20㎥/h

440*420*440h

PAD

JTI-BOF-P-65

65A

30㎥/h

440*420*440h

PAD

JTI-BOF-P-80

80A

50㎥/h

440*420*440h

PAD


JTI-BOF-B-50

50A

20㎥/h

440*420*440h

BALL

JTI-BOF-B-65

65A

30㎥/h

440*420*440h

BALL

JTI-BOF-B-80

80A

50㎥/h

440*420*440h

BALL


* 상기 사양은 현장여건에 따라 변경 및 주문제작 가능

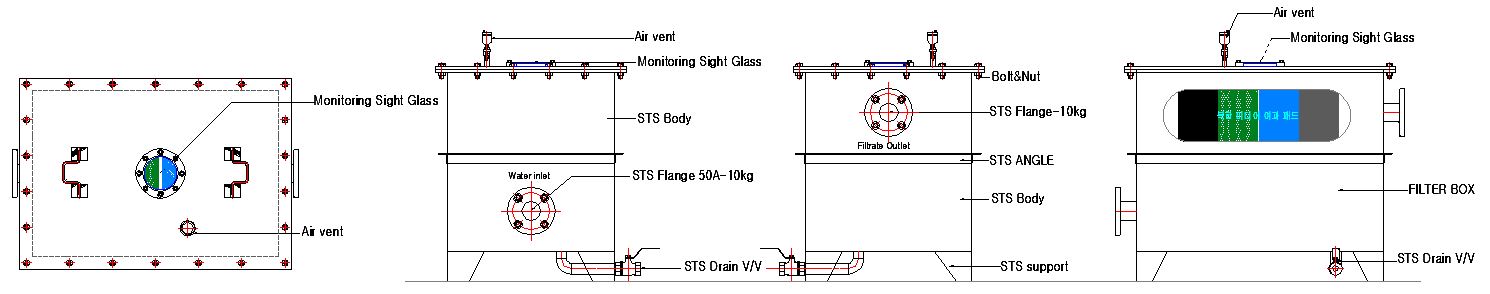

B. 바이오필름 여과기 – 대형

  • Material: STS304 Tank, STS304 Pipe S10 (10㎏/㎠)
  • Monitoring  sight  glass : STS304 Flanged type
  • 역세가 필요 없으며 여재에 흡착된 이물질은 세척하여 재사용
  • 대형 감시창이 적용으로 시각적 개방감과 유지관리가 용이함
  • 수두손실 최소화 설계 여과시 유량(연출)에 영향을 주지 않음
MODEL NO.
SIZE (㎜)
TYPE
 비고
JTI-BOF-M50
540*800*700h
4 Step  PAD
Sight glass
JTI-BOF-M65
540*800*800h
4 Step  PAD
Sight glass
JTI-BOF-M80
540*800*900h
4 Step  PAD
Sight glass

* 상기 사양은 현장 여건에 따라 변경 및 주문 제작 가능.
