■ FILTER SYSTEM

1. 카트리지 필터 (CARTRIDGE FILTER)

마이크로 필터 (Cartridge Filter)와 백필터(Bag Filter)는 원수 내 부유물질(탁도 유발 성분) 및 고형물(Suspended Solids, SS)을 효과적으로 제거하는 여과 장치이다. 필터에 사용되는 카트리지(Filter Cartridge)와 백필터(Bag Filter)의 밀도에 따라 여과 성능을 조정할 수 있어, 전처리 및 후처리 공정 모두에 적용 가능하다. 특히, 세밀한 여과가 필요한 산업용 정수, 하·폐수 처리, 공정수 정제 및 재순환 시스템 등에서 활용된다. 장기간 사용 시 필터 공극이 점진적으로 막히면서 유량 감소 및 압력 손실이 발생할 수 있으며, Inlet과 Outlet의 압력 차이가 운영 기준(일반적으로 0.5~1.5 kg/㎠)을 초과할 경우, 필터 교체 또는 이물질 제거가 필요하다. 보다 효율적인 필터 유지관리를 위해 필터 전·후단에 압력계를 설치하여 압력차 변화를 모니터링하면 최적의 필터 교체 시점을 파악할 수 있다. 또한, 필터 상부의 경판(Top Cover)에 에어 벤트(Air Vent)를 설치하여 운전 중 발생하는 공기(Air)를 배출함으로써 유체 흐름을 원활하게 유지하고 여과 성능을 극대화할 수 있다. 이러한 특성으로 인해 정밀 여과 필터 및 백필터는 산업용 정수처리, 반도체·화학 공정, 식음료 제조, 냉각수 및 보일러 급수 전처리 등 다양한 분야에서 신뢰성 높은 여과 솔루션을 제공한다.

  • 시설비가 경제적이며 설치 면적이 적고 여과 효율이 일정함
  • IN / OUT (관경) : 40A~125A 주문제작 가능
  • 사용압력 10㎏/㎠  / 사용온도 60℃이하
  • Material (재질) : BODY, FLANGE  SUS 304
  • Cartridge : 5㎛, 10㎛, 20㎛, 25㎛ 적용 가능
MODEL NO.SIZE (㎜)Type
JTI-CF-5010 m3/h
FLANGE
JTI-CF-6520 m3/h
FLANGE

* 상기 사양은 현장 여건에 따라 변경 및 주문 제작 가능.

2. 백 필터 (BAG FILTER)

  • 카트리지 및 백필터의 교환이 쉽고 조작이 간단함.
  • IN / OUT (관경) : 40A~125A 주문제작 가능
  • 사용압력 10㎏/㎠ / 사용온도 60℃이하
  • Material (재질) : BODY, FLANGE  SUS 304
  • Cartridge : 5㎛, 10㎛, 20㎛, 25㎛ 적용 가능
MODEL NO.FLOW RATE
Type
JTI-BAG-5010 m3/hFLANGE
JTI-BAG-6520 m3/h
FLANGE

* 상기 사양은 현장 여건에 따라 변경 및 주문 제작 가능.

3. 카트리지 필터 (CARTRIDGE FILTER) 수중형

살균기와 결합하여 사용 가능함
살균기와 결합하여 사용 가능함
내부 정밀여과필터
내부 정밀여과필터
  • IN / OUT (관경) : 50A~100A 주문제작 가능.
  • 마이크로 필터 25micron 이하 제품 사용
  • 수중사용 가능, 사용압력 10㎏/㎠ / 사용온도 60℃이하
  • Material (재질) : BODY, FLANGE SUS 304
MODEL NO.
SIZE (㎜)
사용압력
재질
Type
JTI-CF-W50
300Ø * 650h
10㎏f/㎠
SUS
FLANGE
JTI-CF-W65
350Ø * 1000h
10㎏f/㎠
SUS
FLANGE
JTI-CF-W80
400Ø * 1000h
10㎏f/㎠
SUS
FLANGE
JTI-CF-W100
500Ø * 1000h
10㎏f/㎠
SUS
FLANGE

* 상기 사양은 현장 여건에 따라 변경 및 주문 제작 가능.

※ TIP

필터 전단과 후단에 압력계를 설치하여 압력차가 0.7~2.0kg/㎠ 이상이 되면 내부 필터를 교체 하거나 이물질을 제거하여야 한다.  압력게이지가 본품

에 부착된 경우 평소 운전 압력보다 높게 체크가 될 때 위와 같이 유지관리 하여야 한다. 또한 동절기에는 하부 드레인 배관을 열어 잔여수를 배수 시킨 후 다시 밸브를 닫아 오염수 유입을 막는다.


■ 카트리지 필터 수중형 (Submersible Cartridge Filter)

카트리지 필터(정밀여과장치) 수중형(Submersible Cartridge Filter)은 수중 기계실에서 사용하도록 설계된 고효율 여과 장치로, 순환수, 어린이 물놀이장, 분수대, 폰드 등의 수질 개선을 위해 적용된다. 이 필터는 물속에 포함된 부유물질, 먼지, 탁도 및 고형물을 효과적으로 제거하여 깨끗한 수질을 유지하는 역할을 한다. 또한, 원통형 구조로 설계되어 넓은 여과 면적을 확보함으로써 압력 손실을 최소화하고 높은 여과 효율을 제공한다. 필터 재질은 PP(폴리프로필렌) 또는 교체가 필요 없는 스테인리스(STS)로 선택 가능하여 유지보수 비용을 절감할 수 있다. 본 시스템은 순환 여과 및 전처리 공정에서 안정적인 성능을 발휘하며, 수처리 시설 및 조경수 관리 분야에서 신뢰성 높은 솔루션을 제공한다.

ex) 유수형 살균기 결합하여 사용 가능
ex) 유수형 살균기 결합하여 사용 가능
내부 카트리지 필터
내부 카트리지 필터

MODEL NO.

SIZE (㎜)

CARTRIDGE

재질

FITTING TYPE

JTI-CF-W50

300Ø * 400h, 650h

Height : 10”, 20” (6)

STS

FLANGE

JTI-CF-W65

350Ø * 650h, 1000h

Height : 20”, 30” (12)

STS

FLANGE

JTI-CF-W80

400Ø * 650h, 1000h

Height : 20”, 30” (16)

STS

FLANGE

JTI-CF-W100

500Ø * 650h, 1000h

Height : 20”, 30” (20)

STS

FLANGE

JTI-CF-W125

600Ø * 650h, 1000h

Height : 20”, 30” (25)

STS

FLANGE

* 상기 사양은 현장여건에 따라 변경 및 주문제작 가능 (다양한 크기와 디자인 제작이 가능하오니 기타 제품은 문의 바랍니다.)

■ 마이크로 필터 (Cartridge Micro Filter)

          ■ 백 필터 (Bag Filter)

마이크로 필터 (Cartridge Filter)와 백필터(Bag Filter)는 원수 내 부유물질(탁도 유발 성분) 및 고형물(Suspended Solids, SS)을 효과적으로 제거하는 여과 장치이다. 필터에 사용되는 카트리지(Filter Cartridge)와 백필터(Bag Filter)의 밀도에 따라 여과 성능을 조정할 수 있어, 전처리 및 후처리 공정 모두에 적용 가능하다. 특히, 세밀한 여과가 필요한 산업용 정수, 하·폐수 처리, 공정수 정제 및 재순환 시스템 등에서 활용된다. 장기간 사용 시 필터 공극이 점진적으로 막히면서 유량 감소 및 압력 손실이 발생할 수 있으며, Inlet과 Outlet의 압력 차이가 운영 기준(일반적으로 0.5~1.5 kg/㎠)을 초과할 경우, 필터 교체 또는 이물질 제거가 필요하다. 보다 효율적인 필터 유지관리를 위해 필터 전·후단에 압력계를 설치하여 압력차 변화를 모니터링하면 최적의 필터 교체 시점을 파악할 수 있다. 또한, 필터 상부의 경판(Top Cover)에 에어 벤트(Air Vent)를 설치하여 운전 중 발생하는 공기(Air)를 배출함으로써 유체 흐름을 원활하게 유지하고 여과 성능을 극대화할 수 있다. 이러한 특성으로 인해 정밀 여과 필터 및 백필터는 산업용 정수처리, 반도체·화학 공정, 식음료 제조, 냉각수 및 보일러 급수 전처리 등 다양한 분야에서 신뢰성 높은 여과 솔루션을 제공한다.

  • 시설비가 경제적이며 설치 면적이 적고 여과 효율이 일정함
  • IN / OUT (관경) : 40A~125A 주문제작 가능
  • 사용압력 7㎏/㎠  / 사용온도 60℃이하
  • Material (재질) : BODY, FLANGE  SUS 304
  • Cartridge : 10㎛, 20㎛, 30㎛, 50㎛ 적용 가능

MODEL NO.

FLOW RATE

TYPE

JTI-CF-50

10㎥/h

FLANGE

JTI-CF-65

20㎥/h

FLANGE

                * 상기 사양은 현장여건에 따라 변경 및 주문제작 가능

  • 카트리지 및 백필터의 교환이 쉽고 조작이 간단함
  • IN / OUT (관경) : 40A~125A 주문제작 가능
  • 사용압력 7㎏/㎠  / 사용온도 60℃이하
  • Material (재질) : BODY, FLANGE  SUS 304
  • Cartridge : 10㎛, 20㎛, 30㎛, 50㎛ 적용 가능

MODEL NO.

FLOW RATE

TYPE

JTI-BAG-50

10㎥/h

FLANGE

JTI-BAG-65

20㎥/h

FLANGE

* 상기 사양은 현장여건에 따라 변경 및 주문제작 가능


다양한 디자인의 수중 카트리지 필터 모델
다양한 디자인의 수중 카트리지 필터 모델

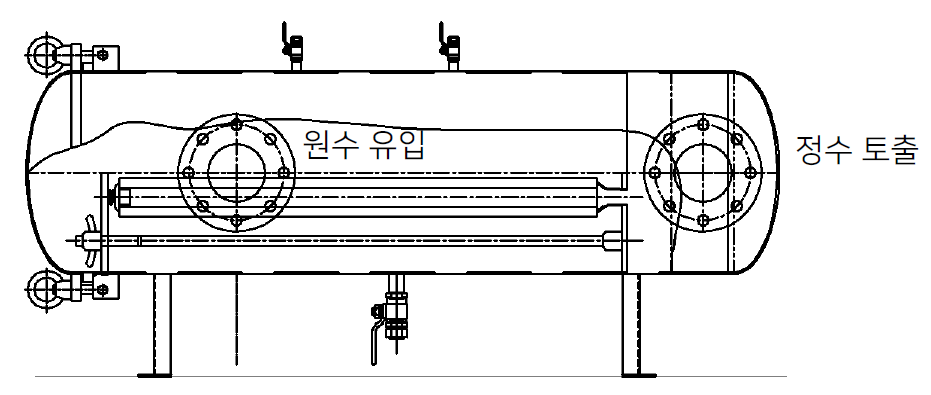

수중형 카트리지필터 – 가로형 제작, 입상형(세로형) 필터 제작
수중형 카트리지필터 – 가로형 제작, 입상형(세로형) 필터 제작

※ TIP

필터 전단과 후단에 압력계를 설치하여 압력차가 0.7~2.0kg/㎠ 이상이 되면 내부 필터를 교체 하거나 이물질을 제거하여야 한다.  압력게이지가 본품 에 부착된 경우 평소 운전 압력보다 높게 체크가 될 때 위와 같이 유지관리 하여야 한다. 또한 동절기에는 하부 드레인 배관을 열어 잔여수를 배수 시킨 후 다시  밸브를 닫아 오염수 유입을 막는다.
