사계절 내내 효과적으로 작동하도록 분수를 설계하려면 기후 조건, 물 공급, 유지 관리 요구 사항 및 미적 선호도를 포함한
다양한 요소를 신중하게 고려해야 합니다. 다음은 연중 운영을 보장하는 데 도움이 되는 몇 가지 설계 방법입니다.
🔮 기후에 적합한 재료
계절별 특정 기후 조건을 견딜 수 있는 재료를 선택합니다. 예를 들어, 겨울이 어는 지역에서는 동결과 해동으로 인한 팽창과 수축을 견딜 수 있는 콘크리트나 스테인리스 스틸과 같은 내한성 재료를 선택합니다.
🔮 물 순환 및 배수
물의 정체, 결빙 또는 침수등과 같은 문제를 방지하려면 적절한 물 순환 및 배수 시스템이 필수적입니다. 물을 효과적으로 순환시키는 강력한 펌프 시스템을 통합하고 폭우나 눈이 녹는 동안 과도한 물을 처리할 수 있는 배수(오버플로우)시스템을 설계합니다.
🔮 동결 방지
추운 지역에서 또는 겨울철 동결 방지 메커니즘을 통합하여 동결 온도로 인한 손상을 방지합니다. 여기에는 온수 순환을 위한 지하 배관 설치, 물에 부동액 첨가제 사용 또는 서리 방지 노즐 및 밸브와 같은 동결 방지 장비 통합과 같은 옵션이 포함될 수 있습니다.
🔮 유지 관리 고려 사항
유지 관리를 위해 주요 구성 요소에 쉽게 접근할 수 있도록 분수대를 설계합니다. 여기에는 펌프, 필터 및 전기 연결, 판넬, 밸브류 관리 등이 포함됩니다.
🔮 미적 다양성
변화하는 계절에 적응할 수 있는 디자인 요소를 통합합니다. 예를 들어 다양한 유형의 노즐이나 높낮이가 조절되는 분수대 노즐과 같은 장식 요소를 사용하여 각 계절의 분위기에 맞는 다양한 시각적 효과를 만드는 것을 고려합니다.
🔮 조명 디자인
세심하게 계획된 조명으로 계절에 따라 분수의 매력을 높입니다. 조정 가능하거나 프로그래밍 가능한 조명 기구는 다양한 분위기와 분위기를 연출할 수 있어 일년 내내 분수를 시각적으로 돋보이게 합니다.
🔮 수원 고려 사항
분수를 위한 안정적이고 지속 가능한 수원을 확보하십시오. 여기에는 도시 상수도 공급, 재활용된 물 사용 또는 분수 운영을 위한 빗물 수집이 포함될 수 있습니다.
🔮 환경적 영향
분수대 디자인의 생태학적 영향을 고려하십시오. 예를 들어, 지역 환경에서 번성하는 토종 식물이나 수생 생물을 통합하면 생태계를 개선하고 분수의 전반적인 지속 가능성에 기여할 수 있습니다.
특정 지역의 사계절에 적합한 분수 설계에 대한 전문 지식을 갖춘 숙련된 건축가, 조경 설계자 및 분수 전문가와 상담하는 것이 중요합니다.
다음은 동결 온도로 인한 손상을 방지하는 데 도움이 되는 몇 가지 일반적인 동결 방지 메커니즘입니다.

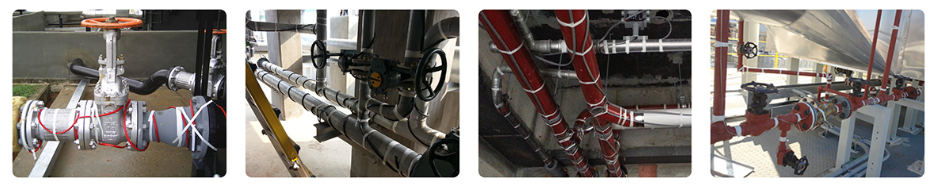

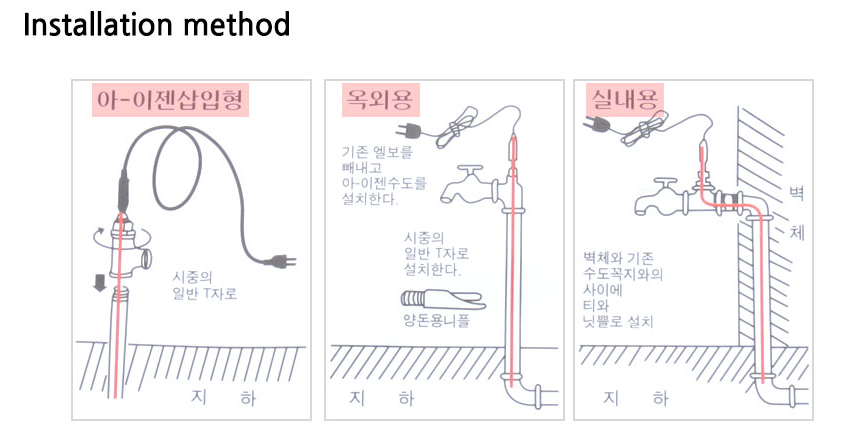

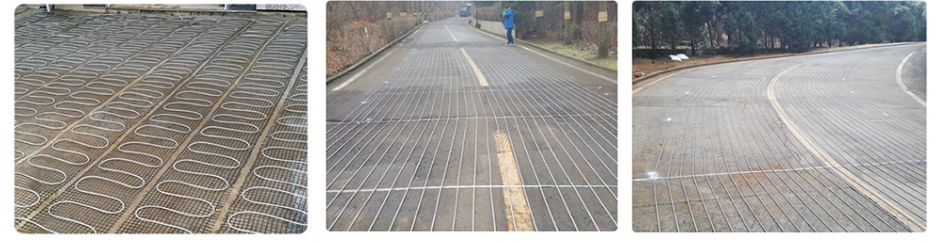

🔮 히트 트레이싱 열선 시공 (Heat tracing)

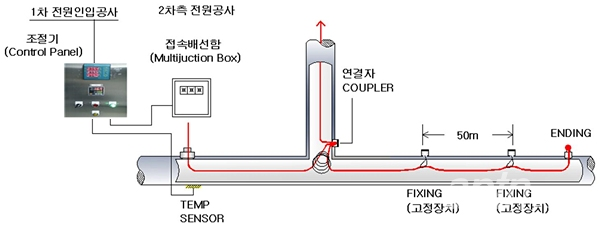

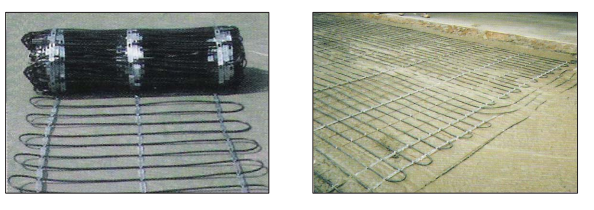

히트 트레이싱에는 결빙을 방지하는 일정한 열원을 제공하기 위해 배관 시스템을 따라 전기 히팅 케이블 또는 스트립을 설치하는 작업이 포함됩니다. 이 케이블은 온도 센서에 의해 제어되며 온도가 특정 임계값 아래로 떨어지면 활성화될 수 있습니다.
(전기 히트 트레이싱(Electric Heat Tracing) 이란? 배관에 흐르는 유체에 열원을 보충(열손실 보상)하여 유체가 원활이 흐로도록 하는 설비를 Heat Tracing이라 합니다. 동파방지, 동결방지, 온도유지, 점도유지를 위한 장치)
🔮

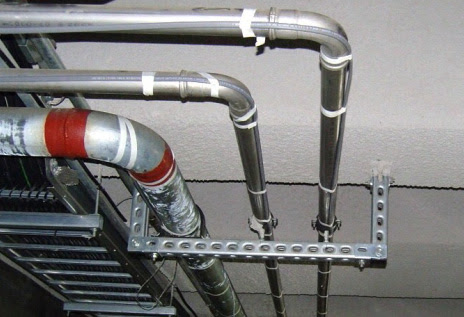

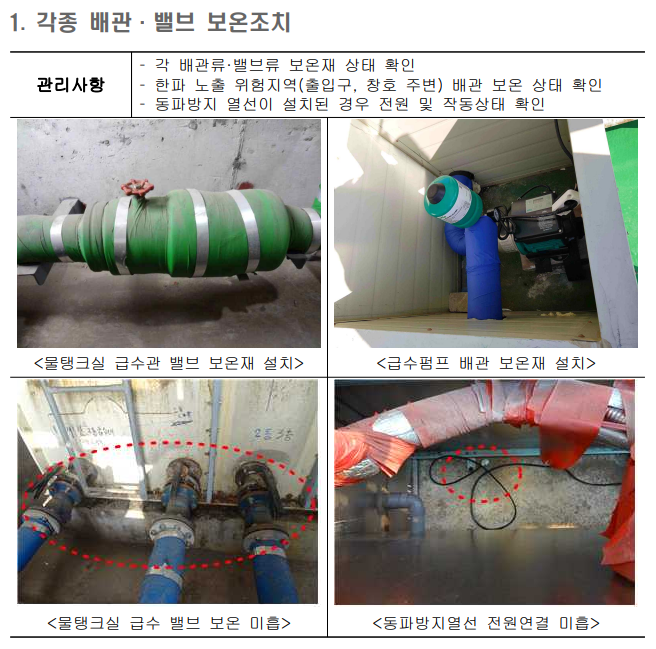

단열재(Insulation)파이프 및 장비의 적절한 단열은 열 손실을 줄이고 결빙을 방지하는 데 중요합니다. 더 높은 온도를 유지하기 위해 폼 슬리브, 유리 섬유 또는 열 재킷과 같은 절연 재료를 파이프, 밸브 및 기타 취약한 구성 요소에 적용할 수 있습니다.
상수관의 재질은 지역 연도에 따라 그 분포가 변화한다. 상수도 관으로는 덕타일 주철관, 강관, 스테인리스강관, 수도용경질폴리염화비닐관 및 수도용폴리에틸렌관등의 관종을 사용한다. 이 관들을 위생성, 호환성, 내구성, 유지관리의 용이성 등을 고려하여 최적의 관종을 선택해야한다(상수도 시설기준, 2010).

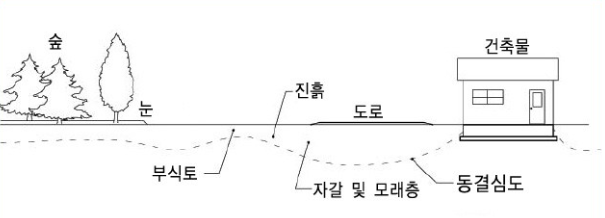

🔮 지하 또는 매설 배관(Underground or buried piping)
동결심도 아래에 지하 또는 매설 배관을 설치하면 결빙을 방지하는 데 도움이 됩니다. 자연적인 절연으로도 동결을 방지할 수 있으나 극도로 추운 지역에서는 여전히 적절한 단열 및 히트 트레이싱 시스템이 필요할 수 있습니다.
3.3 가설공급시설
3.3.1 필요한 가설공급시설의 종류로는 용수, 오수처리, 지표수배수, 전선, 전화 등이 있으나 이에 국한되 는 것은 아니다. 필요한 시설은 가급적 기존 시설 에 연결하되 사용전 검사와 시험 및 설치방법을 관할 관공서의 지침서에 따르거나 전문용역업체에 의뢰하여 설치한다. 3.3.2 급수배관은 최소관경 20㎜이상의 것이 적용될 수 있도록 준비하며 동계에는 사용후 즉시 배수하거 나 보호조치하여 동결을 예방한다.
3.1 관망설치 동결심도 이하에 매설해야 하며 간선과 가압관은 최 소 0.6m이하, 지선과 보통관은 0.3m이하의 깊이로 매설한다. 차량이동지역이나 기타 상부에 하중이 예 상되는 곳은 설계도면에 따라 보호블록을 설치한다.
3.4.4 배수관의 깊이는 동결심도 밑으로 설치해야 하며 지하수위를 고려한다
3.3 배관 및 밸브 ⑸ 배관을 위한 터파기는 동결심도 이하로 하고, 터파기 한 바닥은 충분한 지지력을 갖도록 한다.
3.4 급배수 및 물처리. 3.4.4 인공폭포 및 벽천, 계류는 겨울에 물의 동결을 막기 위하여 수조의 최하단부에 퇴수구를 설치하고, 기 계실이 있는 경우는 각 관로마다 퇴수밸브를 설치 하며, 수중펌프를 사용하는 경우 토출구 전면에 퇴 수밸브를 설치해야 한다.
3.3 어류서식처 여름철의 수온상승과 겨울철의 동결심도를 고려하여 1m 내외의 깊은 수심을 일부 조성해 준다.[생태연못 및 수질 정화 인공습지10-2 3.7] 조경공사 표준시방서

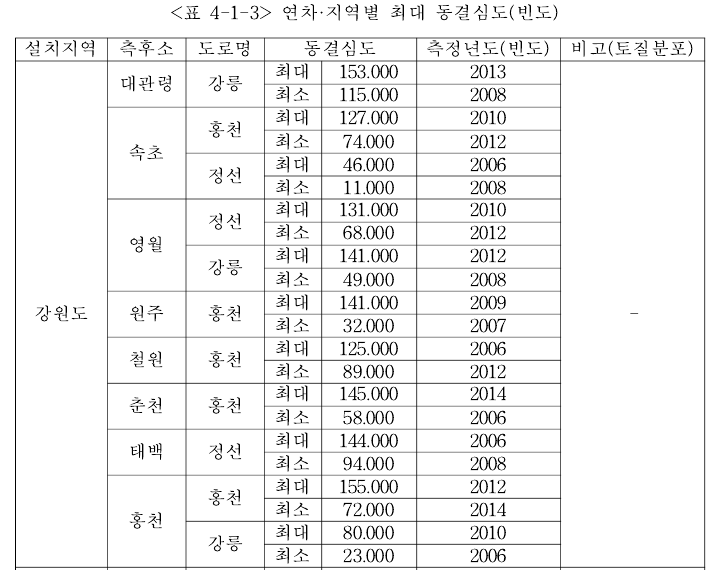

<표 4-1-3>은 연차·지역별 최대 동결심도를 나타낸 것이다. 2005∼2014년도의 동결깊이를 살펴보면, 2014년 강원도지역은 동결깊이가 23~153cm이상 범위로 나타났 으며, 또한 경기지역은 철원에서 최대 116cm, 경북지역 포항에서 최대 129cm, 충청 지방은 47~131cm, 전북지방은 57cm로 나타났다. 반면, 남부지역은 40cm이하로 나타났다.상수도 관로공사 설계 기준에 따르면 900mm이하의 관경을 가지는 관은 최소토 피기준 120cm, 관경 1000mm이상은 최소 150cm이상을 기준으로 하며, 동결깊이가 최소토피기준보다 깊을 경우 동결깊이보다 20cm 이상 깊게 매설하도록 되어있다.

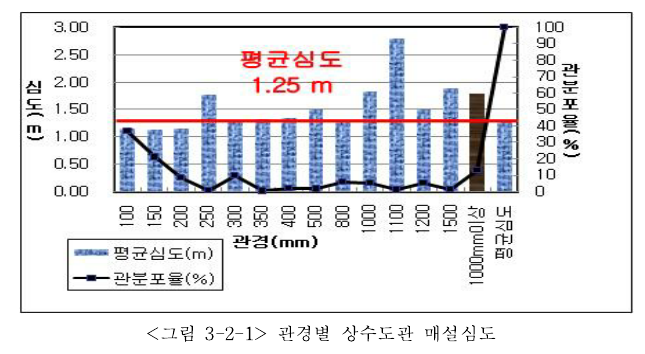

상수관 매설공사에서는 급배수관 본선의 경우 위치별 특이성(기존 구조물의 간섭, 지하구조물 건설에 의한 이설)이 없는 경우 1.2m로 대동소이하게 매설하고 있다.
출처 : 동파방지를 위한 설계 및 시공기준 개선안 수립연구 최종보고서 2014. 6. 19. 한국건설기술연구원
🔮 부동액 첨가제(Anti-freeze additives)
부동액 첨가제는 환경에 영향을 미치거나 추가 유지보수가 필요할 수 있으므로 사용을 신중하게 고려해야 합니다. 부동액은 일반적으로 안전하지 않은 물질이므로 야외 수영장이나 분수대에 사용하는 것은 권장되지 않으며, 인체에 유해한 영향을 미칠 수 있습니다.
🔮 배수 시스템(Drainage systems)
동절기에 분수를 가동시키기 위해서는 적절한 배수 시스템을 통합하는 것이 필수적입니다. 동절기 운영시 분수 및 관련 배관에서 물이 완전히 배수되도록 미리 설계를 하면 침수 및 안전사고를 방지할 수 있습니다.
3.1.5 급배수설비 / 겨울에 물의 동결을 막기 위하여 수조의 최하단부에 퇴수구를 설치하고, 기계실이 있는 경우는 각 관로마다 퇴수밸브를 설치하며, 수중펌프를 사용하는 경우 토출구 전면에 퇴수밸브를 설치해야 한다. 83050 수경시설물 제작 설치
🔮 프로그래밍 가능한 컨트롤 및 타이머(Programmable controls and timers)
프로그램 가능한 제어 및 타이머를 구현하면 동결 방지를 최적화할 수 있습니다.
이러한 제어 장치는 난방 시스템을 활성화하거나 물 흐름 속도를 조정하여 결빙되기 쉬운 지역의 물 정체를 방지할 수 있습니다.
분수대가 위치한 지역의 구체적인 기후와 온도 조건을 고려하고 동결 방지 조치 경험이 있는 전문가와 상담하는 것이 중요합니다. 이들은 귀중한 통찰력을 제공하고 특정 프로젝트에 가장 적합한 동결 방지 메커니즘을 추천할 수 있습니다.
-
